TFT LCD液晶顯示器的驅動原理 （一）
我們針對TFT LCD的整體系統面來做介紹, 也就是對其驅動原理來做介紹, 而其驅動原理仍然因為一些架構上差異的關系, 而有所不同. 首先我們來介紹由于Cs(storage capacitor)儲存電容架構不同, 所形成不同驅動系統架構的原理.
Cs(storage capacitor)儲存電容的架構

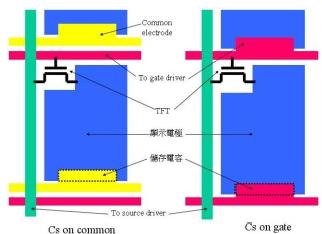

一般最常見的儲存電容架構有兩種, 分別是Cs on gate與Cs on common這兩種. 這兩種顧名思義就可以知道, 它的主要差別就在于儲存電容是利用gate走線或是common走線來完成的. 在上一篇文章中, 我曾提到, 儲存電容主要是為了讓充好電的電壓,能保持到下一次更新畫面的時候之用. 所以我們就必須像在CMOS的制程之中, 利用不同層的走線, 來形成平行板電容. 而在TFT LCD的制程之中, 則是利用顯示電極與gate走線或是common走線,所形成的平行板電容,來制作出儲存電容Cs.
