      低輸入電壓DC-DC升壓轉換器啟動電路的設計

      2017-12-07 | rar | 0.3 MB | 次下載 | 免費

      資料介紹

      　　針對DC-DC升壓轉換器在低輸入電壓下無法正常工作的問題，提出了一種基于電容自舉原理的低輸入電壓的啟動電路．、采用CSMC公司的0.5 ym CMOS混合信號工藝庫進行電路設計與仿真，考慮到結構復雜的振蕩器在較低電源電壓下不能理想工作，同時為減小電路功耗，電路采用兩種不同簡單結構的環形振蕩器實現電容自舉，并利用反饋控制模塊進行合理的邏輯控制。仿真結果表明，0.8 V低輸入電壓時，通過升壓電路轉換，可將礦。M升高到2.4 V；振蕩信號變化時，輸出電壓變化微小，可以為DC-DC升壓轉換器提供穩定的電源電壓。

      　　啟動電路結構設計

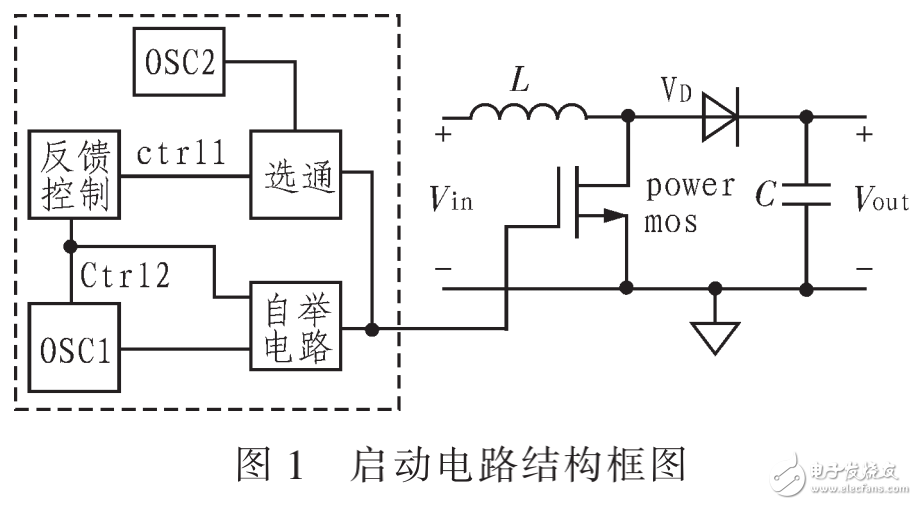

      　　圖1為啟動電路結構框圖。其中，電感三、電容C、續流二極管VD以及功率MOS管構成典型的DC-DC升壓電路『2_，虛線框內是啟動電路各個功能模塊。為減小電路功耗，該啟動電路采用2種不同結構的振蕩器，其中振蕩器OSCI T作在低電源電壓下，利用該振蕩信號驅動白舉電路，逐步升高至功率管的柵電平，從而實現功率管的導通與截止。應用boost電路的升壓功能，使Vout的升高，逐漸增大。

      低輸入電壓DC-DC升壓轉換器啟動電路的設計
