數字電源具有以下特點：數字化控制的電源轉換，以 MCU（微控制器）或 DSP（數字信號處理器）為核心，它能實現 PWM（脈寬調制）穩壓回路控制、 軟件啟動等功能;數字電源管理，對電壓和電流等電源輸出進行配置的功能;采用整合數字電源（fusion digital power）技術，實現了開關電源中模擬組件與數字組件的優化組合，例如，功率級所用的模擬組件——MOsFET驅動器，可以方便地與數字電源控制器相連 并實現各種保護;能達到很高的技術指標，例如，其 PWM 分辨力可達150 ps（10 S～12 S）水平，這是傳統開關電源所望塵莫及的;大量的電源管理和一些電源控制功能是通過 PMBus（電源管理總線）實現的，PMBus 是一種開放標準的數字電 源管理協議，該協議是2004年10月由2家世界領先的電源公司 Artesyn Technologies和AstecPower，以及6家世界領先的半導體企業共同建立。

　　數字電源的硬件設計

　　數字電源屬于開關電源類產品，其主要的性能指標有：紋波與噪聲、電源轉換效率、輸出電壓穩定度、保護與安全特性。性能指標數據的高低直接影響數字電源產品的品質好壞。本文重點介紹數字電源的系統組成、PWM 穩壓回路和電源濾波電路的設計。

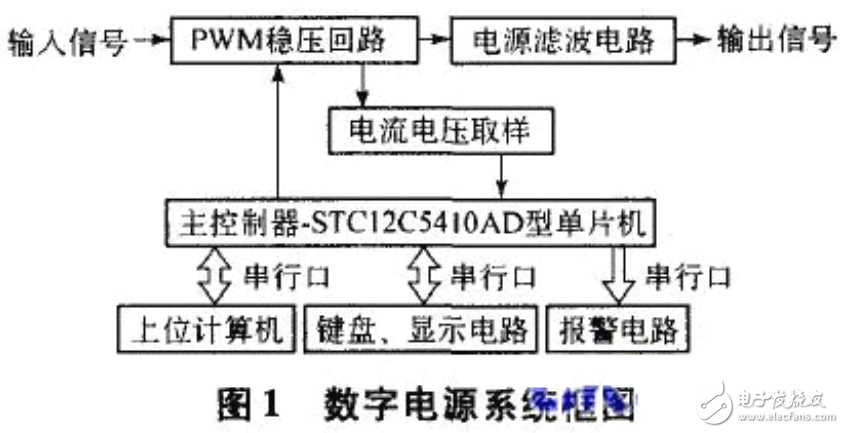

　　數字電源有 MCU 控制和 DSP 控制兩種解決方案。本數字電源系統采用 MCU 控制方案，整個系統由主控制器、PWM 穩壓回路、電流電壓取樣電路、鍵盤 顯示電路、電源濾波電路等組成，其系統的框圖見圖1。數字電源的主控制器是深圳宏晶科技有限公司生產、具有A/D轉換和 PWM 功能、高速/低功耗 STC12C5410AD 型單片機，其內部配有10 kB 程序存儲器和512 B 的 RAM。電流電壓的取樣信號反饋到單片機的 A/D 輸入端，經數字信號處理分析，單片機輸出 PWM 信號，控制 PWM 穩壓回路的功率開關管的導通或截止， 經功率電感的充放電實現能量轉換。

　　用戶不僅能從顯示器上觀察到當前的電源參數，還可通過鍵盤隨時修改電源參數。單片機通用串行口實現上位計算機與數字電源之間通信。
