1 L4984D的內部結構
　　L4984D是一款線性調制確定關斷時間控制電流型PFC控制器，在該控制器工作在連續導通模式時，作為升壓PFC轉換器具有線性調制確定關斷時間控制屬性允許工作在確定頻率操作模式。該芯片采用10引腳的SoC封裝，在連續導通模式下，工作在升壓PFC預穩壓狀態時兼容EN61000-3-2和JEIDA-MITI標準。該芯片可提供功率跨度從幾百瓦到一千瓦及以上。圖1為L4984D內部方框圖。
　　

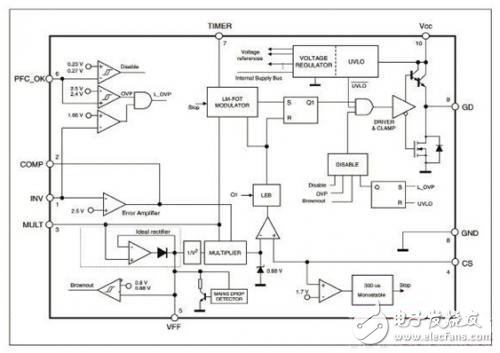

　　圖1 L4984D內部方框圖
　　圖騰柱輸出級為600 mA源，和800 mA吸收電流（sink current），適用于大的MOSFET或IGBT驅動。
　　高線性乘法器包括一個特殊的電路，能夠降低AC輸入電流的交越失真，可以進行寬范圍的操作，具有合理的低THD（甚至在大的負載范圍內）。
　　其輸出電壓由電壓模式誤差放大器和一個精確的（1%在Tj = 25°C時）內部參考電壓來控制。其電壓前饋功能（1/V2校正）優化了環路穩定性（在此IC采用了專有技術），并在干線電源下降和浪涌（“雙向”）的情況下，顯著提高了線路瞬態響應。
　　2 L4984D主要特性
　　L4984D該器件具有低功耗性能，還包括適用于集成電路的遠程開/關禁用功能。這些功能符合最新的節能減排的要求（藍色天使、ENERGY STAR、Energy 2000等）。除了過壓保護能夠保持在瞬態條件下，輸出電壓的控制，該IC還設有防止反饋回路故障或錯誤的設定。其他板上保護功能可以安全地處理欠壓和升壓電感飽的情況。其軟啟動限制了峰值電流，延長了關斷時間，以防止初始周期的通量失控。
　　CCM操作，PFC預調節器線路調制的固定關斷時間（LM-FOT）控制
　　專有的LM-FOT調制器，用于固定頻率操作
　　專用乘法器設計用于最小化AC輸入電流的總諧波失真
　　快速“雙向”的輸入電壓前饋（1/V2修正）
　　精確的可調輸出過壓保護
　　防止反饋回路失效（鎖存關斷）
　　電感飽和保護
　　AC掉電檢測
　　數字前沿消隱（電流檢測）
　　軟啟動
　　1%（Tj=25℃）內部參考電壓
　　主動下拉UVLO和電壓鉗位的
　　600mA/+800mA圖騰柱柵極驅動器
　　SSOP10封裝
　　3 L4984D應用方案
　　PFC預調節器
　　-符合IEC61000-3-2和JEIDA-MITI標準，超過1kW的SMPS
　　-臺式電腦、服務器、Web服務器
