DSP56FS807芯片采用了不同于通用CPU和MCU的特殊軟硬件結構，實現了高速的數字處理以及實時地進行系統控制。作為控制電機的專用產品，許多片內外設的功能設置大大簡化了電機控制系統的設計。文章通過隨動控制器串口的設計、限位及制動的實現過程介紹了DSP56F807的應用。
　　1隨動系統的組成及功能簡介

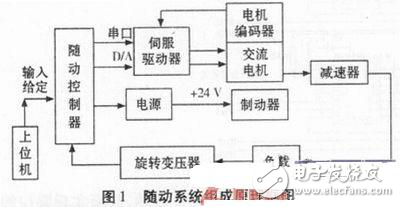

　　交流隨動系統由交流電機、交流伺服驅動器、隨動控制器、編碼器（旋轉變壓器）、減速器等部分組成。如圖1所示。
　　
　　隨動控制器是由DSP芯片為核心擴展而成的。它可以接收上位機傳送的給定位置信息與編碼器采集的實際位置信息，通過前饋PID控制算法，輸出模擬電壓量送入驅動器中，實現對負載運動狀態的控制?？刂破骺梢圆杉S動轉塔的鎖定信號和限位信號，并控制隨動系統的工作狀態。
　　驅動器是專為交流電機設計的，內部嵌有交流電機控制算法、與交流電機編碼器構成速度環和電流環，可以利用其RS-232串口對其內部參數進行設置，比如最大加速度的設置以保證系統的響應特性；還可以接收驅動器使能信號，當使能信號為高時，控制電機鎖緊，當使能信號為低時，控制電機與減速器解脫鎖緊。
　　交流電機是隨動系統的執行機構，由驅動器輸出三相交流電壓，控制電機的轉速，通過減速器，最終實現對負載的位置控制。
　　制動器是用于在某些工作狀態或故障狀態時，為保護系統的安全性而設置的電機抱閘裝置。當控制電壓為零時，電機處于抱閘狀態，當控制電壓為+24 V時，電機處于解脫狀態。
　　電源為隨動系統中的各部件提供相應的電源，同時在隨動控制器的控制下，控制電機制動器的工作狀態。
　　本文主要介紹隨動控制器中串行接口的設計、電氣限位和制動的實現。
　　2 DSP56F807處理器的特點
　　●計算機具有獨立的數據存儲空間和程序存儲空間，支持并行處理；在80 MHz時鐘頻率下，可達到40 MIPS的指令執行速度；單指令周期可以完成16位×16位的并行乘-加運算。
　　●特殊的多功能DSP指令，即一條指令可以完成幾種不同的操作；針對電機控制DSP集成了許多相關的外設模塊。增加了電機控制系統的集成度，并有效地降低了系統的成本，同時還使系統的可靠性大大提高。
　　●支持C語言編程，C語言與匯編語言的混合編程更加靈活、方便。JTAG/OnCE程序調試接口，允許在系統設計過程中隨時進行調試，并可對軟件進行實時調試。
　　●電源采用3.3 V供電，但允許輸入端口使用5 V TTL電平。
