變頻電源自從問世以來在世界各國都倍受關注。它可以根據客戶的不同要求通過交直交的變換技術，將給定的交流電轉換成頻率和電壓在一定范圍內可調的交流電，而且其諧波含量很少。因此，它的開發與應用發展前景十分誘人。
　　功率器件的性能指標決定變頻電源的發展。20世紀60年代，GTO的問世實現了門極可關斷功能。70年代中期，功率金屬氧化物場效應管和高功率晶體管的問世，實現了場控功能，至此打開了高頻的大門。到80年代，一種兼具MOSFET和GTR二者優點的IGBT電力器件出現，其柵極采用電壓控制，驅動功率?。还ぷ黝l率高，開關損耗小；沒有二次擊穿，是目前功率電力電子裝置中的主流器件。當代，隨著不斷革新的功率器件的出現，美日歐等大規模集成脈寬調制電路、零電壓、零電流變換的拓撲電路和DSP、ARM等智能處理器的廣泛應用，使得電源逐漸朝著小型化、集成化、智能化方向發展。國內變頻電源產業發展雖只有十幾到二十年的歷史，但業績甚佳，也在開關頻率方面達到了前所未有的地步，一定程度上降低了原材料的消耗，使裝置小型化，加快了系統的動態響應速度，提高了電源的效率。
　　本文搭建了一個基于DSP的變頻電源的實驗裝置，下面將詳細介紹變頻電源整流、驅動、逆變和濾波等各個模塊的原理圖設計。
　　1硬件電路設計
　　變頻電源結構框圖如圖1所示。本文中變頻電源輸入頻率為市電頻率50 Hz，輸出頻率為60 Hz.由圖1可以看出，整個變頻電源的硬件部分由整流模塊、逆變模塊、隔離驅動模塊和濾波模塊組成。
　　

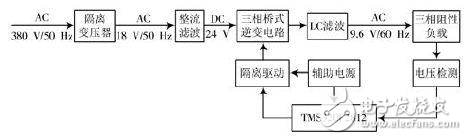

　　圖1變頻電源結構框圖
　　1.1整流模塊設計
　　常用的三相橋式整流電路大致可以分為三種：不控整流、全控整流、半控整流。它們的電路結構均是一樣的，如圖2所示，只是所使用的整流元器件不同。三相橋式不控整流電路的整流器件是普通的電力二極管，是不可控的器件。當它承受正向電壓時會立即自然導通，承受反向電壓時會立即阻斷，電路設計簡單，功耗較小。其輸出電壓的平均值可以表示為：
　　
　　式中U2為交流側相電壓的有效值。
