一、項目概述
　　1.1 引言
　　隨著世界經濟的迅速發展，環境問題與能源危機日益突出，可以說，環境問題和能源危機已經成為當今世界人類所面臨的最大威脅之一。因此新能源的探求與利用已經成為世界的研究熱點。中國擁有豐富的新能源可供開發使用，但開發使用率普遍較低，但隨著社會經濟的發展，新能源也在穩步想商品化能源的方向轉變。
　　1.2 項目背景
　　太陽能與風能是目前應用比較廣泛的兩種可再生能源，他們有著自身的優點：取之不盡用之不竭，就地可取無需運輸，分布廣泛可靠性高，綠色能源利于生態。但也有一些弊端：1.能量密度低；2.能量穩定性差。正因如此，一個平穩清潔的電能轉化并網系統顯得尤為重要。
　　

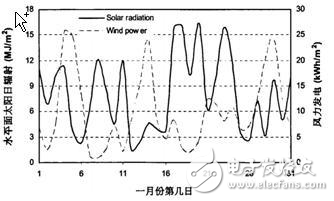

　　太陽能與風能在時間上有很強的互補性（如右圖），白天陽光最強時，風很小，晚間沒有陽光卻有很強的風，利用這兩種可再生資源的互補性，會使發電系統在資源上具有最佳的匹配性。風光互補并網發電系統在緩解電網壓力、電力調峰、節能減排等方面都能夠起到重要的作用。
　　本項目旨在使每個家庭都可以使用新能源，將太陽能與風能這兩種時間上互補的能源結合起來，并通過技術手段平穩轉化為50Hz交流電，使每個家庭用既是電能消費者，又是電能制造者。本項目具有綠色環保，減輕電力系統負擔等優點。
　　二、需求分析
　　2.1 功能要求
　　風能與太陽能平穩逆變成交流電，并自動選擇時機并網，使太陽能風能供電與電網的接入，實現其監測（雙向電量的計量）；
　　實現電源變換時，負載啟動、停止時對電網諧波影響的監測控制；
　　欠壓和過流保護；
　　太陽能電池板最大功率點追蹤；
　　采集各個部分的電壓電流數值，計算效率，諧波大小和產生的功率，顯示并發回上位機；
　　檢測電網動作，防止孤島效應的發生；
　　檢測電網電能質量，記錄用電記錄；
　　考慮與上位機通訊，給用戶提供用電指導，如當前電價，用戶用電量等。
　　

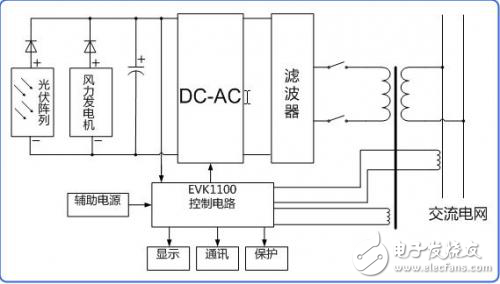

　　圖1 系統架構
　　2.2 性能要求
　　1.諧波總失真系數THD《4%;
　　2.系統效率》85%;
