LED照明驅動電源效率是限制光效的提升和整燈的散熱器件成本的瓶頸之一，而非隔離驅動架構對比反激隔離驅動架構，具備效率高（超過90%）、輸出電壓高、BOM少成本低的優點。尤其是近期塑包鋁、導熱塑料等絕緣結構材料發展迅速的狀況下，燈絲燈，球泡燈，PAR燈、日光燈等24W以下應用中非隔離方案逐漸占據主流，今后也將更多切入平板燈，吸頂燈等24W-40W功率段應用。
　　Chipown（芯朋微電子）在業內率先推出5-40W全功率段的單電感非隔離PN831X芯片系列，應用于Buck架構的超精簡外圍的驅動方案，特點是外圍元件少、內置高壓開關MOS和啟動MOS、集成自供電技術、保護功能齊全（開路保護通過外部FB電阻設置，更精確），輸出電流精度高（±3%），線電壓調整可由外部電阻設置、可搭配填谷電路。
　　PN831X系列規格
　　
　　●PN8313 30V180mA/5.4W球泡燈方案
　　

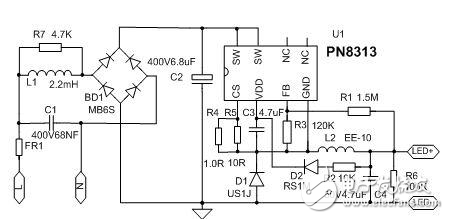

　　圖1 PN8313 30V180mA球泡燈方案原理圖
　　電路圖中R1和R3為FB分壓電阻，可通過輔助繞組采樣出的電壓，等比例調節R1和R3可實現LED輸出開環電壓值， FB過電壓保護點約為3V.無需外接高壓啟動電阻，AC90V輸入下啟動時間仍小于150ms.
　　方案特點：
　　1）單面板設計，雙面元器件，面積：32mm*26mm；
　　2）全電壓范圍輸出5.4W，可過CE
　　3）擁有精確輸出開路（低于50V）、短路、過溫保護，CS電阻開短路保護
　　4）輸出效率：≥91%（115V，230V滿載）；電流精度±3%
　　

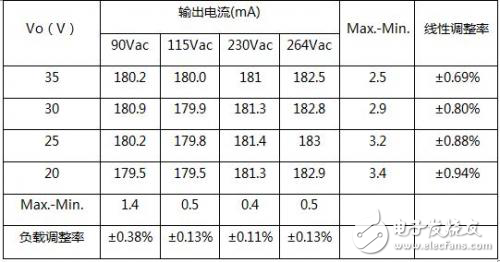

　　表PN8313輸出電流測試數據
　　由上表可知，此方案在20V-35V負載范圍內全電壓輸入時電流精度為±1.0%，表現相當突出
