      電源供電和單電源供電介紹及單電源運放應用圖集

      2017-11-14 | rar | 1.3 MB | 次下載 | 免費

      資料介紹

      　　我們經?？吹胶芏喾浅＝?jīng)典的運算放大器應用圖集，但是這些應用都建立在雙電源的基礎上，很多時候，電路的設計者必須用單電源供電，但是他們不知道該如何將雙電源的電路轉換成單電源電路。

      　　在設計單電源電路時需要比雙電源電路更加小心，設計者必須要完全理解這篇文章中所述的內容。

      　電源供電和單電源供電

      　　所有的運算放大器都有兩個電源引腳，一般在資料中，它們的標識是 VCC＋和 VCC－，但是有些時候它們的標識是 VCC＋和 GND。這是因為有些數據手冊的作者企圖將這種標識的差異作為單電源運放和雙電源運放的區別。但是，這并不是說他們就一定要那樣使用――他們可能可以工作在其他的電壓下。在運放不是按默認電壓供電的時候，需要參考運放的數據手冊，特別是絕對最大供電電壓和電壓擺動說明。

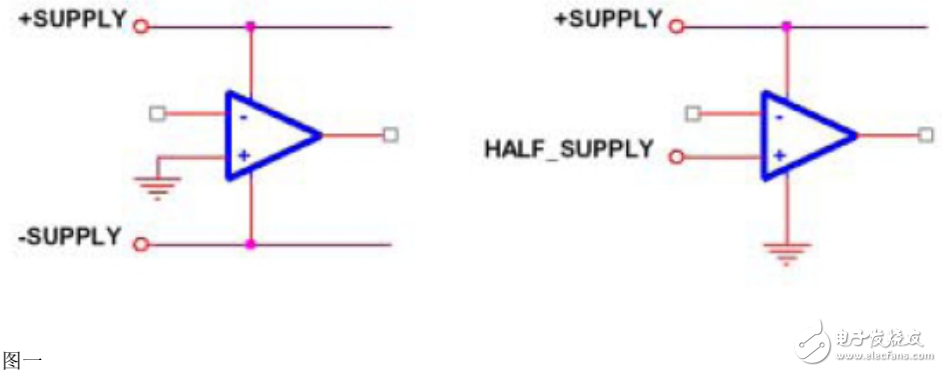

      　　單電源供電的電路（圖一中右）運放的電源腳連接到正電源和地。正電源引腳接到 VCC＋，地或者 VCC－引腳連接到 GND。將正電壓分成一半后的電壓作為虛地接到運放的輸入引腳上，這時運放的輸出電壓也是該虛地電壓，運放的輸出電壓以虛地為中心，擺幅在 Vom 之內。有一些新的運放有兩個不同的最高輸出電壓和最低輸出電壓。這種運放的數據手冊中會特別分別指明 Voh 和 Vol 。需要特別注意的是有不少的設計者會很隨意的用虛地來參考輸入電壓和輸出電壓，但在大部分應用中，輸入和輸出是參考電源地的，所以設計者必須在輸入和輸出的地方加入隔直電容，用來隔離虛地和地之間的直流電壓。

      電源供電和單電源供電介紹及單電源運放應用圖集
