整體太陽能聯合循環系統（IsCCS）

　　IsCCS是拋物面槽式太陽能集熱技術與現代的燃?xì)庹羝?lián)合循環復合的熱發電技術，圖1一1給出了拋物面槽式太陽能集熱技術與單倍壓一再熱燃?xì)庹羝?lián)合循環復合的系統。

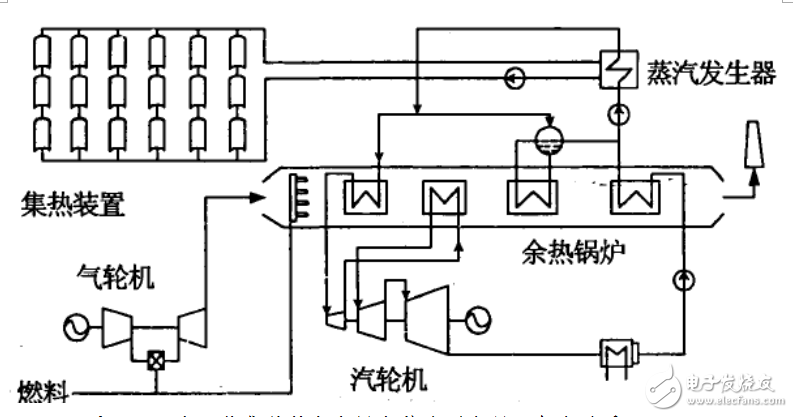

　　圖1一1太陽能集熱技術與燃?xì)庹羝?lián)合循環復合的系統

　　該系統中做功工質的流程為，給水通過預熱后，一路進入蒸汽發生器，利用太

　　陽能集熱器場收集的太陽熱量來加熱，產生微過熱蒸汽。其中太陽能集熱器場既可采用塔式集熱器場，也可采用槽式集熱器場。另一路進入余熱鍋爐繼續加熱在余熱鍋爐的過熱器前兩路匯合，其余的流程與單獨燃?xì)庖徽羝啓C(jī)聯合循環相同。該系統中太陽能蒸汽發生器提供了燃?xì)庹羝?lián)合循環中余熱鍋爐生產蒸汽所需的部分熱量。該文將復合熱發電系統分為兩種類型：燃料節省型和功率增大型。燃料節省型系統中，太陽能取代燃料加熱部分給水，發電量不變，燃料量降低。功率增大型系統中，太陽能和化石燃料共同加熱給水，燃料量不變，蒸汽量增加，這樣要求更替原來的蒸汽輪機，使其出力提高。：對于功率增大型系統，蒸汽輪機增容幅度的最佳范圍為25%一50%;通過對三種概念系統的功率增大型、燃料節省型和單純太陽能熱發電方式的經濟性比較得出：功率增大型相比燃料節省型優越;在當時的塔式技術條件下，燃料成本在一8.9一15.0$艦W·h或2.6、4.4$/MBtu時，采用功率增大型復合熱發電方式具有經濟性，燃料成本的確切數據和比較的對象是煤還是天然氣有關。

　?。ǘ┨柲茴A(yù)熱空氣

　　太陽能預熱空氣系統是在常規的燃?xì)庋h(huán)中，利用太陽能集熱裝置加熱其中的

　　空氣，從而達到利用太陽熱能的一種方式。一般的系統流程為：空氣經壓氣機進入塔式太陽能接收器，當被加熱至一定溫度時，送入燃燒室與常規燃料按一定的比例混合燃燒，生成合成氣體，之后引入布雷頓循環發電。該系統一般選用塔式集熱裝置，與槽式集熱裝置相比，塔式集熱裝置可以將空氣加熱到更高的溫度800℃。當然，太陽能預熱空氣系統也可以用于預熱常規燃?xì)庖徽羝?lián)合循環系統中的空氣，此時相當于一種ISCCS系統。
