電子設備一般是由整流器 供電的。當交流電網電壓或負載電流變化時，整流器輸出電壓也會隨之發生變化。但是，許多電子設備，比如精密的電子測試儀器、自動控制裝置和電子計算機等，都要求直流電源電壓穩定不變，否則，將造成測量和計算誤差，或引起自動控制裝置工作不穩，甚至根本無法工作。為了供給穩定的直流電壓，必須采用直流穩壓電路。

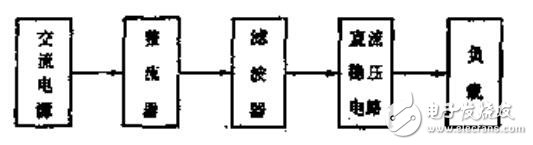

直流穩壓電源方框圖

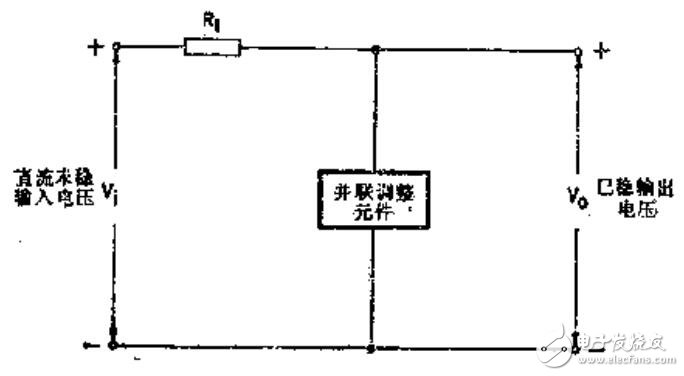

最基本的并聯穩壓器如圖所示，它由串聯降壓電阻R1和并聯調整元件組成。小功率的并聯穩壓器經常采用穩壓管作調整元件，一些較復雜的穩壓器，也往往采用穩壓管并聯穩壓器作基準電源。
最基本的并聯穩壓器

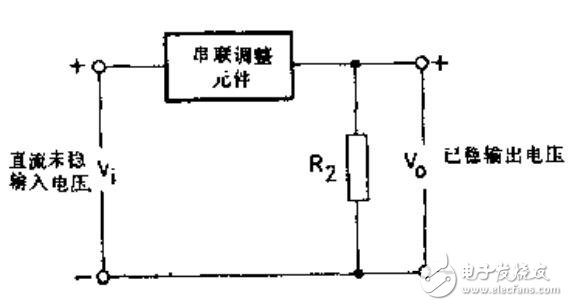

串聯穩壓器的原理電路圖如圖所示。它由串聯調整元件和泄放電阻R2組成。由于調整元件是與負載串聯的，所以稱為串聯穩壓器。串聯調整元件的作用是根據輸入電壓和負載電流的變化來調整輸出電壓。串聯穩壓器既適用于固定負載，也適用于可變負載。
串聯穩壓器原理電路圖
