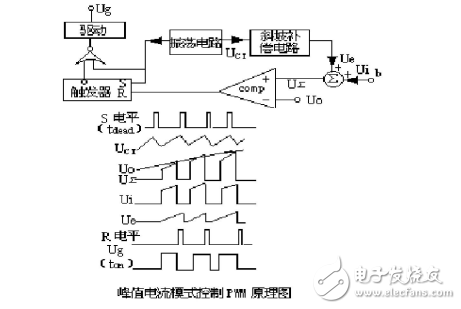

開關電源中變換器的控制模式分為閉環和開環兩種，閉環反饋控制常用的有電壓型控制和電流型控制（包括電荷控制）兩大類。電壓型控制是開關變換器最基本的一種控制方式，屬于單閉環負反饋控制方式。通過電壓負反饋可實現穩壓，這時開關變換器等效為電壓源。電流負反饋可實現穩流，這時開關變換器等效為電流源。為改善開關變換器的動態響應，可采用混合電壓、電流負反饋，傳統上稱為電流型控制。（電流型控制是開關變換器的專用名詞，實際上是一種電壓、電流雙閉環控制）目前最常見的 PWM 控制模式有：電壓模式控制 PWM、峰值電流模式控制 PWM、平均電流模式控制 PWM、滯環電流模式控制 PWM、相加模式控制 PWM 下面是小弟結合一些參考資料以及自己學習過程的一些體會做的一個小結，說明以上五種 PWM 反饋控制模式的基本工作原理、詳細的電路示意圖、波形、特點及應用要點。 PWM 開關穩壓或穩流電源基本工作原理就是在輸入電壓變化、內部參數變化、外接負載變化的情況下，控制電路通過被控制信號與基準信號的差值進行閉環反饋，調節主電路開關器件的導通脈沖寬度，使得開關電源的輸出電壓或電流等被控制信號穩定。 PWM 的開關頻率一般為恒定，控制取樣信號有：輸出電壓、輸入電壓、輸出電流 、輸出電感電壓、開關器件峰值電流。由這些信號可以構成單環、雙環或多環反饋系統 ，實現穩壓、穩流及恒定功率的目的，同時可以實現一些附帶的過流保護、抗偏磁、均流等功能。
