高功率RGB LED調色

　　高功率LED的進步使他們受到照明行業的關注，并將其定位為當前白熾燈和熒光技術的替代品。雖然廣泛的采用尚未取得成果，但目前這些照明技術無法競爭的機會已經存在，這是照明設計師多年來已經認識到的一個事實。

　　最流行的是能夠產生多色彩照明口音，汽車和標牌應用程序。正是這方面的高功率RGB LED，我們將重點。

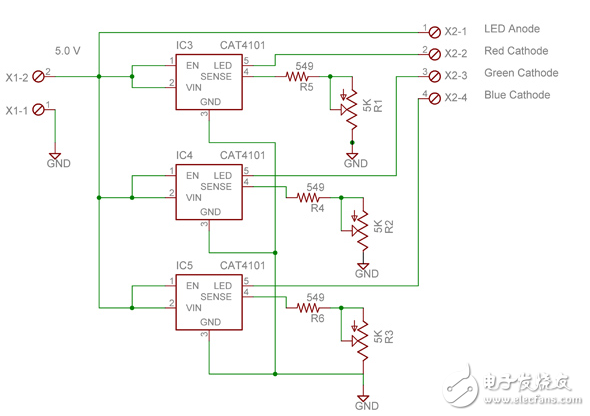

　　為了產生一致的和可重復的顏色，必須滿足的第一個設計標準是每個RGB模的恒定的驅動電流。如圖1所示，這是利用1安培的最大恒流驅動器，可微調電位器和電源電壓為5伏直流供電。

　　With a 500 millivolt minimum above VF of the LED die， this circuit allows control over the individual RGB die currents with a range from around 100 mA up to 1 amp. As the drivers have characteristics similar to those of a linear regulator， the voltage supply to the anodes of the LEDs should be relatively close to the LED forward voltage to prevent the drivers from having to dissipate excess power.
