毛刺布朗REF102是掩埋齊納型精密10V的參考。它具有更好的穩定性和輸出噪聲比帶隙電壓參考等基于PMI ref-10低約五倍。不過，其輸出噪聲峰峰值約為600?在1MHz的噪聲帶寬（PMI的ref-10輸出噪聲峰峰值約為3000?在1MHz）。
可以通過濾波輸出來降低電壓參考噪聲。降低噪聲帶寬的平方根減少寬帶噪聲。過濾的參考輸出100 / 1降低噪聲帶寬（1MHz～10KHz，例如）可以通過10 / 1降低噪音（從600到60??峰峰值Vp-p）。

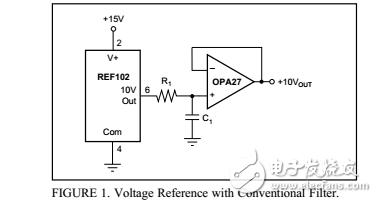

傳統電路如圖1所示，使用單極RC濾波器和緩沖放大器。該電路的一個問題是，通過濾波電容C1的漏電流流經R1，導致DC誤差。此外，隨著溫度的變化，泄漏導致漂移。相對較低的RC時間常數往往需要指示大電容值容易出現這個問題。
