      規劃為90%的最大占空比夾的鉛酸蓄電池

      2017-06-26 | rar | 0.04 MB | 次下載 | 免費

      資料介紹

      　　摘要

      　　通常，鉛酸蓄電池的可編程的占空比，鉗位功能被限制在70%的最大占空比。所描述的技術顯示了如何實現最大占空比箝位以實現開關周期的90%的定時。

      　　介紹

      　　由于傳播延遲通過振蕩器，比較器，RS鎖存器，與N溝道和P溝道FET驅動器的鉛酸蓄電池經濟初級側控制器，理論上是有限的70%的最大占空比在高達1 MHz的頻率。30%關斷時間允許準確地檢測外部定時電容器CT的上下電壓閾值，并允許對設備的批量處理變化對編程的開關頻率產生最小影響。

      　　操作

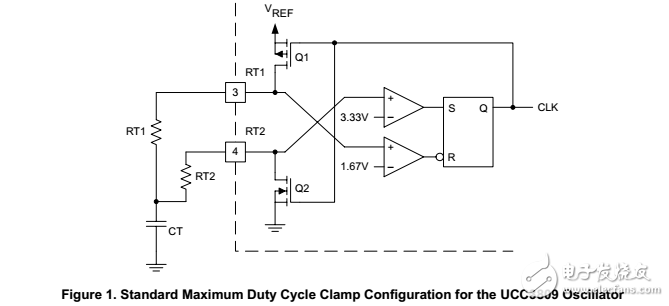

      　　在典型的工作條件下，使用兩個電阻和一個電容器來設置振蕩器頻率。如圖1所示，定時電阻RT1，通過提供一個電流路徑當時鐘信號低時，P溝道FET的RDS（ON），從而設置正斜坡時間。在這個CT充電時間，Q2是關閉和引腳4是用來檢測CT的電壓。在3.33伏的上行程點，RS鎖存器設置，時鐘信號高。這個信號關閉Q1，打開N溝道FET，Q2。CT則放電路徑通過RT2和Q2的RDS（on）。引腳3作為檢測引腳，重置振蕩器鎖當CT放電至1.67 V分別不應小于10 K?。RT2不應低于4.31 K?。這些為定時電阻最小值保持10:1的比例與在Q1和Q2的電阻，恭敬地，導致在一個微不足道的變化頻率由于溫度的變化。

      規劃為90%的最大占空比夾的鉛酸蓄電池
