摘要

　　供電電壓監督員在數字系統中找到了堅實的地位。它們監視系統的電源電壓，并確保連接電路的正確初始化。具有極低電流消耗的數字集成電路的趨勢要求等效地降低模擬電路的功耗。本報告介紹了一種先進的電源電壓監控電路，其區別在于極低的電源電流，因此發現在電池供電的系統中的應用。

　　介紹

　　半導體技術的不斷進步導致了更有效的集成電路。這與不斷降低電路的功耗相結合，從而使設備的設計能夠長期地從電池中經濟地運行。在許多情況下，設計者只要求執行當前任務的電路的功能，例如在測量記錄系統中取樣和存儲新的日期。直到一個新的測量可以采取一定的時間流逝中的電路可以進入睡眠模式。在這種模式下，只有基本功能是活動的，例如時鐘發生器，而系統的其余部分則處于低功耗空閑狀態。這種技術允許在系統中的平均電流消耗的范圍內只有幾微安。這樣的應用要求系統中所有集成電路的極低功耗。

　　初始化系統的電源電壓監視電路也屬于電路。這些設備必須經?；顒樱虼藢ο喈敶笠徊糠蛛娫措娏髫撚泻芨叩呢熑?。

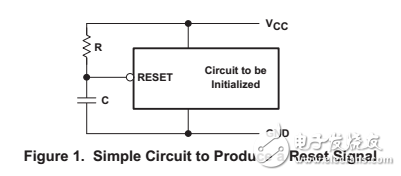

　　接通電源電壓后，用戶必須知道所有數字電路的初始狀態。從初始狀態開始，狀態機順序從該狀態到下一個狀態。在計算機中，程序的順序操作以預定義的程序計數器狀態開始。邏輯電路，如觸發器，通常為此提供靜態設置和復位輸入。這些輸入的高電平或低電平迫使電路進入所需狀態。像微處理器或計算機這樣的復雜電路提供了復位輸入，在這種輸入下，適當?shù)倪壿嬰娖綄㈦娐吩O置成定義的初始狀態。電路的數據表通常顯示一個類似于圖1的電路，當接通電源電壓時產生復位信號。
