保護USB免受電源浪涌

　　The Universal Serial Bus （USB） has become the connection scheme of choice for interconnecting different devices， many of them providing human interface support. Support for many different types of peripheral， which can be self- or bus-powered， calls for stringent protection for not just the target device， but also the bus itself.

　　例如，USB供電設備的過電流保護是必要的，通過標準如UL60950，以及通過USB規范本身。還需要良好的靜電放電（ESD）支持，以確保設備和主機不會受到設備插入引起的尖峰的不利影響，或者用戶可以對USB連接器中暴露的引腳進行涂刷。本文著眼于要求保護的電源線和數據線USB和覆蓋設備如TE電路保護polyswitch，意法半導體的usblc6，德克薩斯儀器tpdd4eusb30，NXP半導體ip4234cz6，Littelfuse 1206l家族和伯恩斯MF的家庭，其中。

　　USB外設的設計給工程師帶來了一些挑戰。其最新版本的USB規范允許非常高的數據速率，這就給系統設計帶來了諸如信號完整性等方面的負擔。同時，能夠插入和拔出設備從一個活的系統–提供用戶一個簡單的方法來添加和刪除的人機接口和其他設備–意味著背后的微妙的電子連接器需要保護電力突可以從銷制造或主機系統的破壞接觸。設計者還需要考慮由用戶接觸USB連接器或電纜的插頭而引起的靜電放電（ESD）效應。

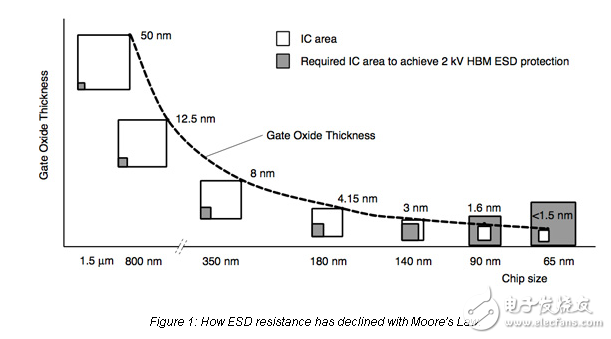

　　To support high data rates and overall high performance， IC vendors have moved to semiconductor processes based on finer and finer geometries. The result of the shrink in process geometry is a decrease in ESD robustness， demanding that designers implement protection measures close to the connector.
