超級電容器能量收集系統的選擇

2017-06-19 | rar | 0.23 MB | 次下載 | 免費

資料介紹

  超級電容器能量收集系統的選擇

  低功耗微控制器在提高能量收集系統的壽命方面做了很多工作。巧妙的結構和使用的低功耗模式,讓微畫毫微安電流同時保存寄存器和配置數據。這使得設計者能夠使用更小、更不密集的能量存儲解決方案,而這些解決方案在過去是不可行的。

  。然而,能源儲存,這是環境能量收集系統的一個關鍵角色,仍然是在大多數情況下,電源緩沖儲存足夠的能量來提供動力爆發需要數據的采集和傳輸在需求高峰的需要,特別是如果數據將通過無線網絡傳輸。這些能量存儲設備一般采取的是電池或超級電容器(超級電容)的形式。

  超級電容器,其中橋梁常規電容器和蓄電池之間的差距,提供適合的能量收集環境中的性能特點。超級電容器的電容值可以提供高達10000倍,傳統的電解電容器。此外,在過去的超級電容器能提供關于化學電池的能量存儲密度的10%,新的超級化學和結構產生更高密度的能源,可以充電比較快。

  超級電容器能量收集系統的選擇

  This article looks at supercap options available to engineers designing energy-harvesting solutions, with particular attention to insulated and sealed designs that must withstand environmental extremes or, unlike rechargeable battery technologies, cannot be replaced.

  All parts, datasheets, tutorials, reference designs and development kits referenced here are available on Digi-Key’s website.

  The essentials

  The core elements of a supercapacitor are polarized electrodes that use an electrolyte as the conductive medium. This is different from electrolytic capacitors that use the electrolyte as a cathode terminal.

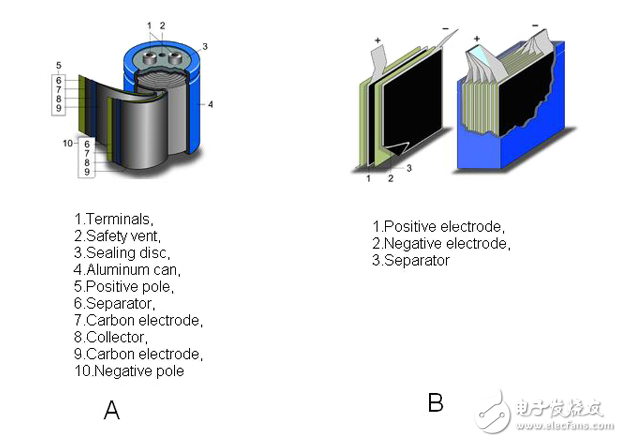

  Supercapacitors can be wound or stacked like other capacitors or piles (Figure 1 left and right)。 Each electrode, electrolyte, electrode sandwich is in essence an Electrical Double Layer Capacitor (EDLC)。 Like any capacitor or battery, the capacity is directly proportional to the surface areas of the electrodes and electrolyte as well as the spacing between plates. Paralleling more surface area increases current and putting them in series increases voltage.
