      　　布局的思考

      　　高和低側柵極驅動器的最佳性能不能實現不采取適當?shù)?。電路板布局中的考慮。強調以下幾點。

      　　1.低ESR / ESL電容必須連接到IC，并在VDD和VSS之間的引腳和之間HB和HS引腳支持高峰值電流繪制從VDD在外部的開啟。MOSFET。

      　　2.為了防止頂部MOSFET漏極的電壓瞬變，必須使用低ESR的電解電容器。連接MOSFET漏極和接地（VSS）。

      　　3.為了避免開關節點（HS）引腳上的大的負瞬變，寄生電感在

      　　必須將頂部MOSFET的源極和底部MOSFET（同步整流器）的漏極降至最低。

      　　4.接地的考慮：

      　?。╝）設計接地連接的首要任務是限制高峰值電流。在最小物理面積上充放電MOSFET柵極。這將減少循環。MOSFET柵極端的電感和最小噪聲問題。MOSFET應該是盡可能靠近門驅動器。

      　?。╞）第二大電流通路包括自舉電容、自舉二極管、局部接地。參考旁路電容和低側MOSFET體二極管。自舉電容充電。逐周期的基礎上，自舉二極管從接地參考VDD旁路電容器。充電發生在很短的時間間隔，涉及高峰值電流。最小化這個循環長度路板上的面積對保證可靠運行非常重要。

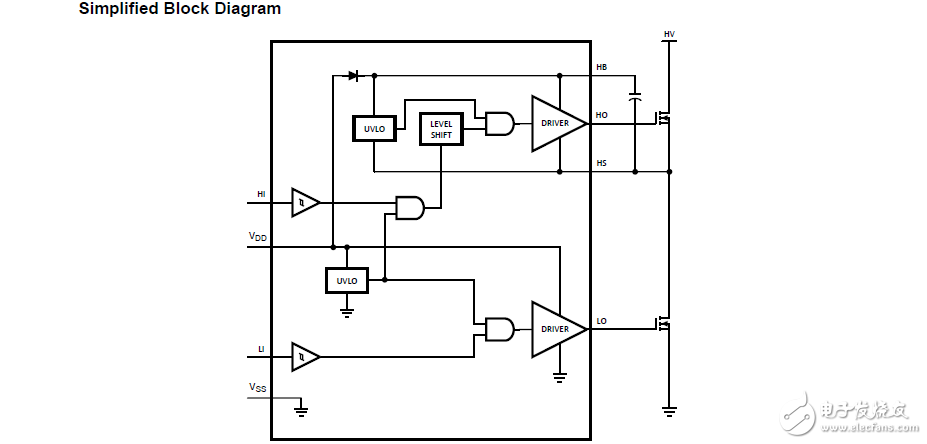

      lm5100/lm5101高壓高側和低側柵極驅動器
