特征

　　效率高。。。.60%或更高

　　峰值開關電流。。。。.500毫安

　　輸入限流保護

　　TTL兼容的抑制

　　可調輸出電壓

　　輸入調整。。。。.0.2%典型

　　輸出調節。。。.0.4%典型

　　軟啟動能力

　　可用于Buck，升壓，和反相配置

　　描述/訂購信息

　　把所有的tl497a的積極作用在開關穩壓器的施工要求。它也可以作為控制元件來驅動外部元件用于高功率輸出應用。這個tl497a被設計為使用升壓、降壓緩解，或電壓反轉應用需要高效率。

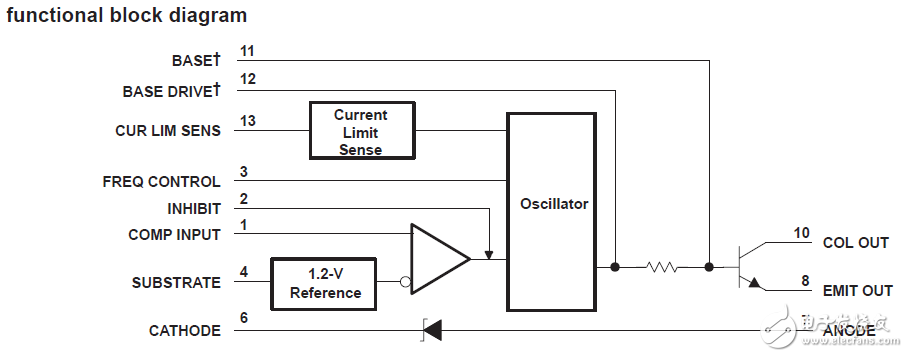

　　輸出電壓由外部電阻梯形網絡（圖1， 2和圖3中的R1和R2）控制。為比較器輸入提供反饋電壓。該反饋電壓與參考電壓比較。高增益比較器的1.2伏電壓（相對于襯底）。當輸出電壓低于在比較器輸入端保持1.2 V所需的值，比較器可使振蕩器電路，其中如上所述的電荷和放電CT。在充電過程中驅動內部通管晶體管。CT。內部晶體管可直接用于開關電流高達500毫安。它的集電極和發射極是未提交的，它是電流驅動的，允許從正電源電壓或接地操作。一個內部肖特基二極管匹配的內部晶體管的電流特性也可用于阻塞或換流的目的。的tl497a還具有片上電流限制電路的峰值檢測電流在開關穩壓器和保護電感器對飽和和通晶體管對過載。限流可調，是由一個單一的檢測電阻，該程序，連接VCC和Cur Lim參議員電流限制電路之間被激活時，0.7 V是在RCL。外部門控是由抑制輸入提供的。當抑制輸入高時，輸出關閉。簡單的設計是對tl497a主要特征。只有六的外部元件（電阻器三，兩電容和一個電感的tl497a），工作在眾多的電壓轉換應用（升壓，降壓，逆變）高達85%的源功率傳遞到負載。的tl497a取代在所有的應用程序tl497。

　　497AC的特點是操作從0°C至70 C tl497ai°特點是操作?40°C 85°C.
