智能保護繼電器的電網運行

　　位于中心站和變電站，繼電保護長期擔任最后階段屏蔽電網和變電站從故障。今天，智能電網和分布式發電系統的結合，帶動要求用于智能保護繼電器能夠帶來智能故障保護接近電力用戶和單個設備。遠遠超出了傳統的機械甚至固態繼電器，智能保護繼電器旨在發現故障和安全地從電網斷開，并在服務恢復可靠重新尖端處理器的系統。對于工程師，建筑成本效益的智能保護繼電器系統的復雜性已經降低顯著多虧了廣泛的可用設備從制造商包括Analog Devices公司，Atmel公司，凌力爾特，美信集成，麥瑞半導體，微芯科技TE連接，并德州儀器。

　　智能保護繼電器，也稱為數字保護繼電器，是復雜的系統，可在他們自己的權利（圖1）。相對于傳統的機械或靜態固態繼電器，這些系統提供的精度性能，靈活性和易用性的獨特組合。至少，這些系統監視線的電流和電壓的故障，使用多通道的模擬前端（AFE），以感測在每個導線的特性。

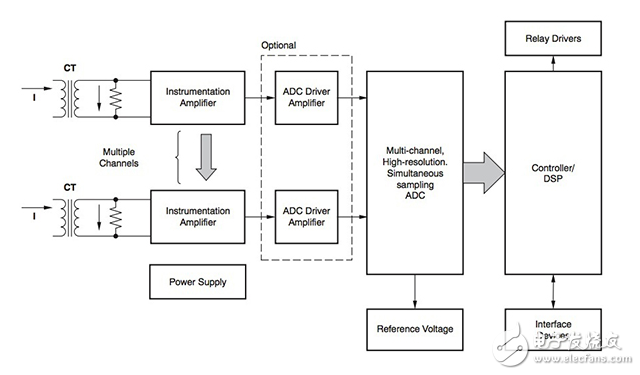

　　圖1：基于處理器的智能保護繼電器結合起來，符合繼電器控制監控，既實現獨立運作和連接和斷開事件的遠程控制。 （德州儀器提供）

　　取決于具體應用的性能要求，在AFE信號鏈通常始于一個精密儀表放大器級設計優化了AFE的動態范圍，同時降低噪聲和漂移誤差。反過來，放大器驅動一個轉換級建與模擬 - 數字轉換器（ADC）在分辨率從10位到16位，以滿足應用的精度要求為約1％至0.05％之間。
