1.技術參數：

　　裝置輸入電源為三相UL=380V工頻交流電源，輸出直流電壓0~220V，輸出電流100A，當電流降為5A時電流開始連續，LB=1mH。

　　2.設計要求：

　　1）設計主電路控制電路；

　　2）選擇主電路所有圖列元件，并給出清單；

　　3）選擇觸發電路及同步信號；

　　4）繪制裝置總體電路原理圖；

　　5）利用仿真元件分析電路的工作過程；

　　6）編制設計說明書。

　　3.實驗原理

　　三相橋式全控整流電路系統通過變壓器與電網連接，經過變壓器的耦合，晶閘管主電路得到一個合適的輸入電壓，使晶閘管在較大的功率因數下運行。變流主電路和電網之間用變壓器隔離，還可以抑制由變流器進入電網的諧波成分。保護電路采用RC過電壓抑制電路進行過電壓保護，利用快速熔斷器進行過電流保護。采用鋸齒波同步KJ004集成觸發電路，利用一個同步變壓器對觸發電路定相，保證觸發電路和主電路頻率一致，觸發晶閘管，使三相全控橋?qū)⒔涣髡鞒芍绷?，帶動直流電動機運轉。

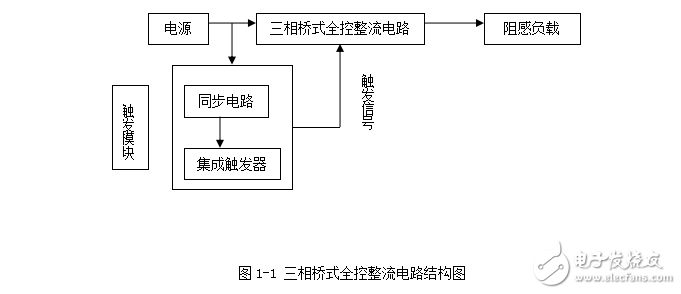

　　結構框圖如圖1-1所示。整個設計主要分為主電路、觸發電路、保護電路三個部分?？驁D中沒有表明保護電路。當接通電源時，三相橋式全控整流電路主電路通電，同時通過同步電路連接的集成觸發電路也通電工作，形成觸發脈沖，使主電路中晶閘管觸發導通工作，經過整流后的直流電通給直流電動機，使之工作。
