1 概述

　　配電房遠程智能管理系統采用分布式和模塊化架構，括配電房視頻遙控模塊、配電房環境監控模塊、配電房安防聯動模塊、配電房遠程門禁模塊、配電房有害氣體監測模塊、配電房蓄電池監測模塊、配電房無線測溫監測模塊、配電房遠程燈光控制模塊、配電房電能量監測模塊、配電房無功補償模塊等。

　　系統采用Tip3000核心技術平臺和HT500系列智能監控終端，實現了智能環網柜DTU運行監控、高壓開關柜帶電顯示、電流電壓等負載運行監控、母線測溫檢測，電纜測溫監控等功能，并可以通過增加設備擴展智能門禁、SF6、02、H2S，O3等有害氣體在線監測等功能。實現動力環境各數據的檢測與設備控制，實現動力環境最優化，避免運行環境的失控導致配電設備運行故障，保證維護人員安全，延長設備使用壽命，減少配電房粗放式管理導致成本過高，同樣實現配電動力環境的分布式遠程管理。

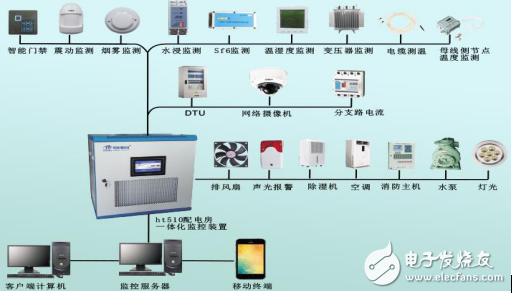

　　1.1 系統總體架構

　　根據《配電房管理制度》、《配電房操作規程》以及《電力安全生產條例》等文件精神，結合我公司實際應用案例，采用分布式和模塊化架構，把配電房遠程智能管理系統分為站端設備和軟件系統兩部分。

　　站端設備以HT500系列站端監控主機為核心，主機具有1個以太網口，1個GPRS或3G通信接口，4個RS485接口，8路模擬量輸入，8路開關量，2路門禁，能夠接入32個溫濕度傳感器、 16個空調入、15個SF6/O2傳感器、8路報警探測器，可監測8個變壓器的溫度，可擴展至總共控制24個燈光和風機控制。

??
