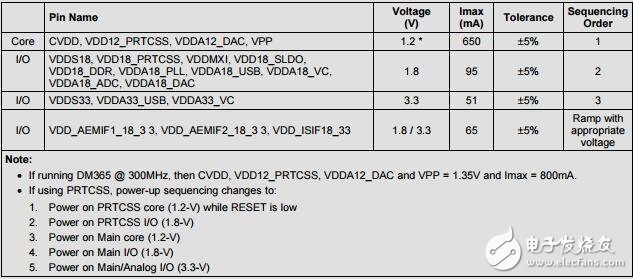

LDO即low dropout regulator，是一種低壓差線性穩壓器。這是相對于傳統的線性穩壓器來說的。傳統的線性穩壓器，如78XX系列的芯片都要求輸入電壓要比輸出電壓至少高出2V~3V，否則就不能正常工作。但是在一些情況下，這樣的條件顯然是太苛刻了，如5V轉3.3V，輸入與輸出之間的壓差只有1.7v，顯然這是不滿足傳統線性穩壓器的工作條件的。針對這種情況，芯片制造商們才研發出了LDO類的電壓轉換芯片。

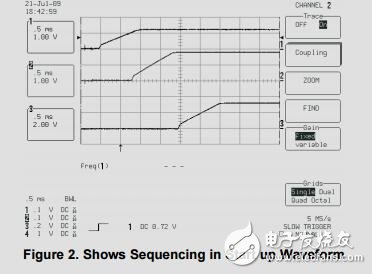

LDO低壓差線性穩壓器的結構主要包括啟動電路、恒流源偏置單元、使能電路、調整元件、基準源、誤差放大器、反饋電阻網絡和保護電路等。基本工作原理是這樣的：系統加電，如果使能腳處于高電平時，電路開始啟動，恒流源電路給整個電路提供偏置，基準源電壓快速建立，輸出隨著輸入不斷上升，當輸出即將達到規定值時，由反饋網絡得到的輸出反饋電壓也接近于基準電壓值，此時誤差放大器將輸出反饋電壓和基準電壓之間的誤差小信號進行放大，再經調整管放大到輸出，從而形成負反饋，保證了輸出電壓穩定在規定值上，同理如果輸入電壓變化或輸出電流變化，這個閉環回路將使輸出電壓保持不變，即：Vout=（R1+R2）/R2 ×Vref
實際的低壓差線性穩壓器還具有如負載短路保護、過壓關斷、過熱關斷、反接保護等其它的功能。
