這是一種ltc3649單片降壓穩壓器操作從3.1v輸入電壓范圍至60V，高效地生產（單）電阻可編程出電壓高達4A輸出電流。這些特點使它成為引人注目的工業或汽車電源輸出電壓從（VIN–0.5V）地。一個獨特的特點的ltc3649是它能夠提供動力到關鍵系統時，有停電，沒有任何額外的組件。
保持電路提供電源到關鍵系統時主電源軌失敗，允許他們執行重要的內務管理任務，如數據保留，在短時間內，所有可用的能量丟失。典型的套牢解決方案采用專用控制器和大型存儲電容器［ 1，2 ］從而額外的成本和復雜性是必要的，如果關鍵電路需要顯著的功率和保持時間。但是，如果所需的保持能量相對低的ltc3649可以執行此任務沒有額外的電路。

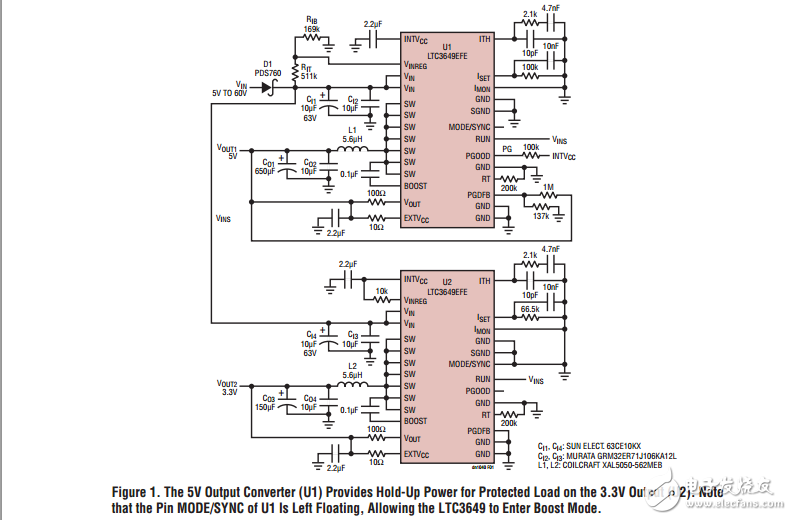

這里描述的雙輸出轉換器工程作為常規降壓電源正常操作條件。但在權力中斷時，轉換器本身成為能量源碼，維護編程輸出電壓至臨界電路。要執行此任務，U1變輸入電壓斷開時的升壓轉換器，放電輸出電容提供支撐能量。
