簡介

　　ltm4600直流/直流μ模塊調節器是一個完整的10連續功率密度降壓穩壓器（14A峰值負荷。該裝置具有兩個電壓選擇：20vin對于該LTM4600EV和28vin最大ltm4600hvev各裝在一個小15mm￥15mm￥2.8mm LGA表面貼裝封裝。負載電流降額曲線提供的數據表中的幾個輸入電壓，輸出電壓和環境溫度與空氣流。這些降額曲線提供使用指南在周圍的環境中關于安全工作區ltm4600（SOA）。此外，有效率曲線用于推斷功率損耗的數據表此熱應用筆記中使用的曲線。的目的這種熱應用筆記是提供指引在環境中使用微米模塊調節器有或沒有空氣流動。我們的目標是測量溫度的設計，推導出不同的熱模型案例，最后確定交界處的環境熱電阻（qJA）在°C / W單位的熱路徑。這個數據包括功率損耗曲線，安全操作曲線（SOA），熱相機圖像和電流降額曲線有和沒有散熱器的環境溫度。空氣流量的影響也包括在降額曲線.24V設計了最糟的情況溫度上升，由于較低的效率表現在這些高輸入電壓設計。

　　熱模型

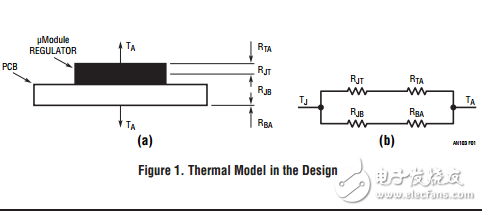

　　一個例子顯示在示意圖（圖1（A）），與μ模塊調節器連接到一個4層PCB板尺95mm￥76mm。為了分析這個物理系統，簡化一維熱模型，如圖1（b），用于顯示系統中的熱路徑。這個熱量產生于模塊調節器并流向頂部和底部?jī)蓚?cè)。對于上部的熱路徑，RJT是用于表示從結到頂部表面，而RTA代表電阻頂面到周圍。同樣，底部，RJB是連接底部的熱電阻表面，和澳洲聯儲是從底部表面的電阻環境。如果熱沉用于頂部，可以實現雙面冷卻方案容易。
