      基于buck的分析

      2017-04-26 | doc | 996KB | 次下載 | 免費

      資料介紹

      saber軟件 buck電路 小信號分析 閉環設計

      目錄

      1. 技術指標及元件選擇……………………………………………1

      2. 開環仿真與穩定性驗證…………………………………………1

      3. 基于K因子法補償網絡設計……………………………………4

      4. 閉環仿真與補償結果……………………………………………5

      5. 實物仿真下輸出特性……………………………………………6

      6. 手動放置零極點設計補償網絡…………………………………8

      （一） 技術指標及元件選擇

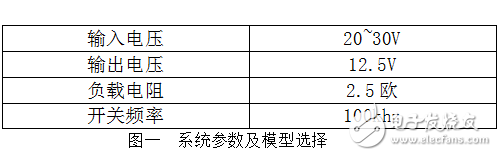

      如圖一，設計輸出電壓在20~30V情況下，輸出電壓穩定在12.5V，開關頻率為100Khz，負載5A的電壓模式變換器（不考慮紋波限制）。

      基于buck的分析

      如要使變化器工作在連續電流模式，且電流紋波允許在30%，根據公式可得：

      基于buck的分析

      令電感大小為50 u H ，等效電阻大小為 10m ；令輸出電容大小為500u F，ESR在5m到200m之間。

      （二） 開環仿真與穩定性驗證

      基于buck的分析

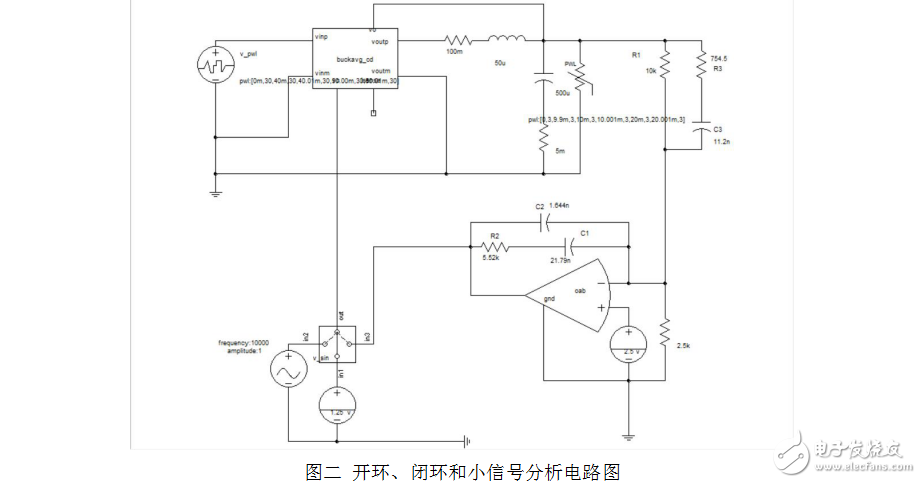

      　　如圖二，為所采用CCM模式小信號平均模型設計的具有開環仿真、閉環仿真和小信號分析的電路圖。
