開關電源雙極性開關管的選擇
所謂雙極性，是指有兩個 PN 結的普通開關三極管，在“彩顯”中一般作為開關電源、行輸出級和 S 校正電路的切換開關。三極管的開關狀態和模擬放大狀態的要求明顯不同，對開關特性的描述也不是通常的fT、fa 所能概括的。
在開關電源中，是通過三極管開與關的時間比（即占空比）穩定輸出電壓的。在這里，三極管被當作開關使用，利用三極管的放大作用，通過極小的基極電流控制集電極電流。當集電極電流飽和時，認為開關已接通，而集電極電流截止時，則認為開關已斷開。
但是，三極管的開/關并非處于理想狀態，導通時尚有其飽和壓降 VCES，斷開時其 IC≠0，而具有一定的 ICEO。與理想開關相比，晶體管作為開關并非完全隨基極控制電流同時進行開/關，其中存在一定的過程。

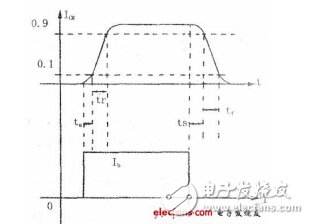

為了研究三極管開/關此瞬間過程，首先對開/關的相對值作一規定，即當集電極電流達到其最大飽和電流 90%時，認定它已接通，而集電極電流下降為 I。的 10％時，認為它已經斷開。按此標準計量，三極管開/關過程所需時間作為衡量三極管的開關特性的比較標準。
