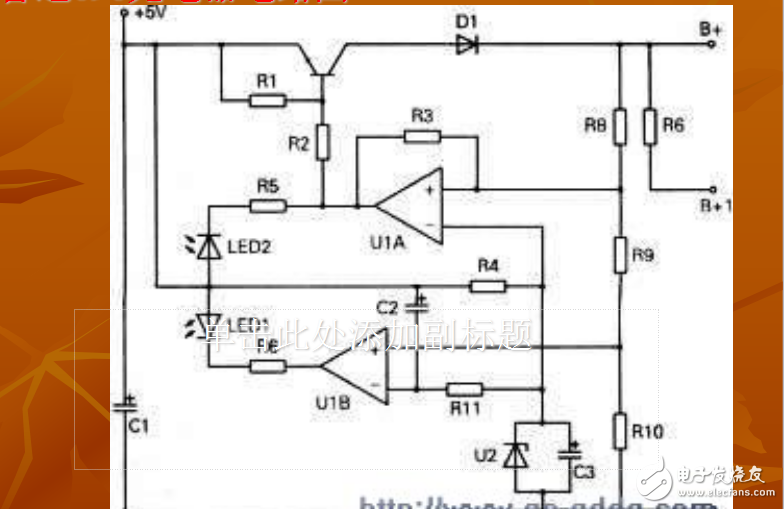

電路原理圖所示，整個電路大致分為顯示、電壓比較、基準電壓、開關控制四大部分，其中由雙色發光二極管LED、電阻R5、電阻R6、集成電路U1B（U1、最大的那個集成電路中的一部分）構成顯示電路，指示充電狀態；由三極管Q1（電路原理圖中并沒有編號，筆者自命名）構成充電控制電路，負責控制充電電流；由芯片U1A以及電阻R8、R9、R1O、R11等周邊元件構成電壓比較電路，負責判斷電池的充電狀態；由IC芯片U2、電容C3等元件構成基準電壓電路，以便U1A比較電池狀態；二極管D1在這里起保護作用，防止電池電壓高于電源電壓造成電池放電。 電路工作原理：接上電之后，因為C3的延時作用，使經過R1、R2、R3、R9、R1O分壓的UIA+端的電壓高于UIA-端的電壓，此時UIA輸出高電平，然后經過R3反饋后處于高電平鎖定狀態，黃色的充電指示燈LED2和負責控制充電電流的Q1都處于關閉狀態。而此時U1B則因為C2開始充電，U1B-端的電壓高于經過R1、R2、R3、R9、R1O分壓的U1B+端電壓，U1B輸出低電平，LED1發光，LED發出微亮的紅光。隨著C2充電結束，U1B-端的電壓逐漸高于UIB+端的電壓，LED1熄滅。這樣）接上電源《/a》時指示燈會閃一下，以確認電源正帶。

接上電池后，電池電壓經R8、R9、R10分壓，接到U1A+上。因為此時電池電壓V很低，所以U1A+所分得的電壓低于U1A-從U2得到的基準電壓，UIA輸出低電平，Q1與LED2導通，電池開始充電。同時因為UIB+端的電壓也被拉低，所以UIB輸出低電平，LED1和LED2同時導通，LED發出明亮的綠光，表示正在充電中。

充電時，隨著電池電壓不斷升高，U1A+電壓也隨著升高。當電池充滿時，U1A+的電壓會高過基準電壓，此時U1A輸出高電平，負責控制充電的Q1和充電指示燈LED2關閉，充電停止。因為U1B+得到的電壓要比U1A+低一些，所以此時U1B+的電壓依然低于塞：準電壓，U1B輸出低電平，LED1繼續發光，此時LED呈現微弱的紅光，表明電池已經充滿。
