發視頻MAX5969B高效、低成本反激轉換器，無需光耦反饋參考設計
2011-08-19 |
pdf |
309 KB |
次下載 |
免費
資料介紹
?

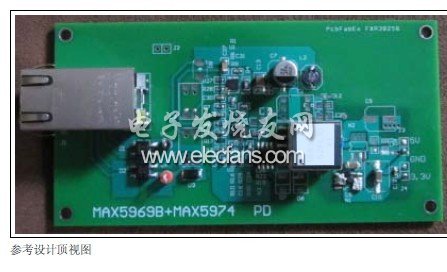

該參考設計用于高效、反激式12V 3級用電設備(PD)。設計采用 MAX5969B作為控制器，并采用MAX5974A控制電流模式 PWM轉換器，并為PoE系統提供頻率折返控制。該參考設計利用這些器件提供IEEE? 802.3af/at兼容的高性能、結構緊湊、高性價比的3級PD方案。該設計還提供定制12V/2A 4級PD。
