發視頻資料介紹

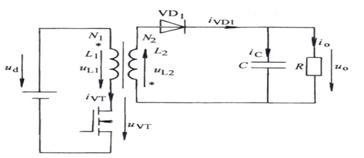

（一）反向激勵電路的特點
1、具有變壓器隔離
2、變壓器先電感儲能，然后傳遞儲存能量
3、BUCK-BOOST電路的變形
（二）工作過程分析（電流連續）
a、 晶體管導通狀態（t0≤ t ≤ t1=K T）
VD1截止，電感L1儲能
b、晶體管關斷狀態（t1≤t ≤ T）
VD1導通，電感 L1轉移能量
磁能不變：
繞組N2的電感L2：
輸出電壓U0：
c、輸出特性分析
考慮到電路穩態工作時的周期性，第一階段和第二階段的 I 相等，
由前面的式子可以得到：
