MC1496模擬乘法器

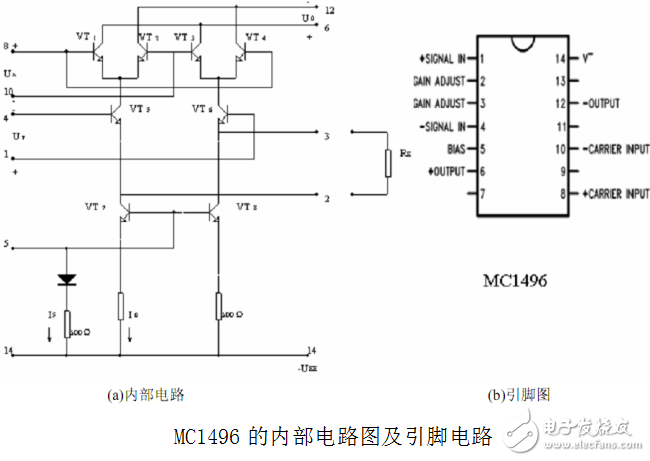

MC1496是雙平衡四象限模擬乘法器。其內部電路和引腳如下圖（b）所示。其中VT1，VT2與VT3，VT4組成雙差分放大器，VT5，VT6組成的單差分放大器用以激勵VT1～VT4。VT7、VT8及其偏置電路組成差分放大器、的恒流源。引腳8與10接輸入電壓UX，1與4接另一輸入電壓Uy，輸出電壓U0從引腳6與12輸出。引腳2與3 外接電阻RE，對差分放大器VT5、VT6 產生串聯電流負反饋，以擴展輸入電壓Uy的線性動態范圍。引腳14為負電源端（雙電源供電時）或接地端（單電源供電使） ，引腳5外接電阻R5。用來調節偏置電流I5及鏡像電流I0的值。
