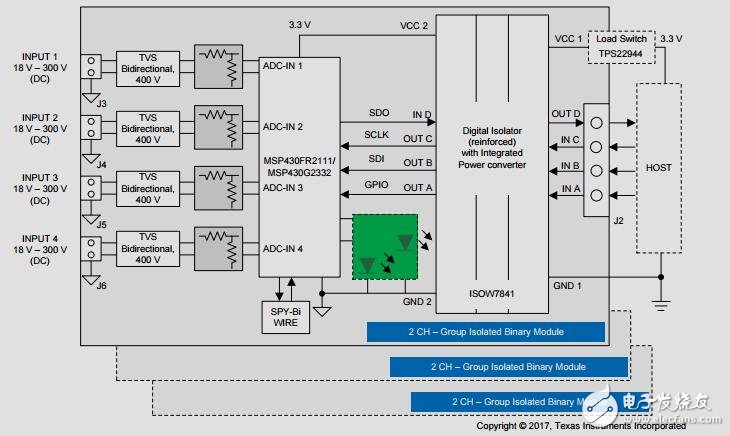

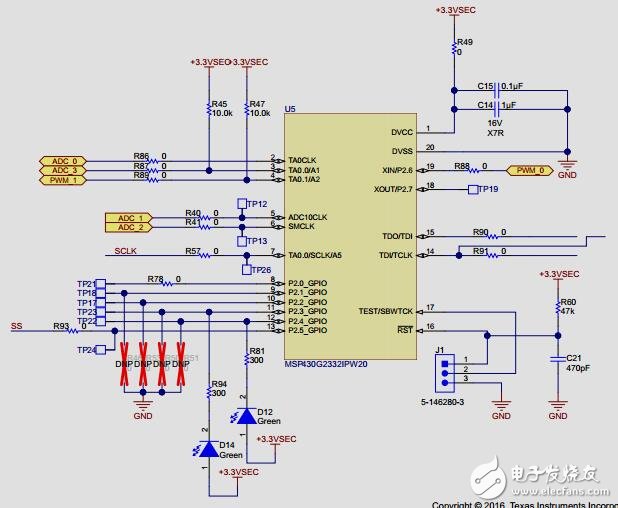

泰德- 00847 TI設計展示了一個4通道直流輸入二進制模塊的空間和成本優化型架構，該模塊在測量精度和狀態指示方面進行了改進，且僅使用兩個TI產品，簡化了系統設計?；?a target='_blank' class='arckwlink_none'>單片機的二進制模塊可提高二進制輸入的測量分辨率，從而導致更佳的系統性能（包括準確且可重復的故障指示）并消除對多個硬件版本的需求（將同一設計用于多個標稱電壓輸入），從而減少設計，測試，制造和現場支持工作量。在該TI設計中，將4輸入通道配置為組隔離輸入，以便將每個通道的成本降至最低。一個10位模數轉換器（ADC）測量直流輸入，在寬范圍內提供±3%±1 v的精度。已執行針對電磁干擾和電磁兼容的預合規性測試。
隔離器是一種采用線性光耦隔離原理，將輸入信號進行轉換輸出。輸入，輸出和工作電源三者相互隔離，特別適合與需要電隔離的設備儀表配用。隔離器又名信號隔離器，是工業控制系統中重要組成部分。隔離器新國家標準的制訂由重慶宇通儀表主持起草。
