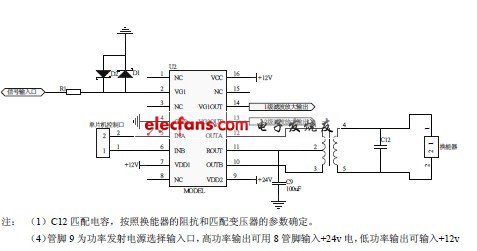

本模塊的脈沖功率發射電路主要集成了超聲傳感器的前置功率放大驅動電路，它與匹配變壓器相連后可直接驅動超聲換能器產生超聲波。通過改變MCU輸出脈沖的頻率，該驅動模塊可以產生從20KHz～2MHz 的頻率，這個頻段基本涵蓋了目前常見的超聲波應用頻段。模塊的供電范圍為12V～24V，工作溫度為工業級－40～+85oC，輸出脈沖功率可調，最高可達300w，輸出阻抗為25mΩ。本模塊中的超聲脈沖驅動電路基本可以滿足目前國內所有超聲脈沖功率發射的常規應用要求。接收部分電路主要提供的對接收到的信號進行濾波放大，可根據不同的應用需要調整接收部分的濾波頻帶和放大倍數，它的輸入噪聲在輸入信號頻率為500kHz 的時候可低至50uV，對于接收信號特別微弱的應用場合，如超聲波氣體流量計和超聲物位計中將有良好的表現。
