      電阻器的伏安特性

      2008-12-08 | rar | 1222 | 次下載 | 5積分

      資料介紹

      電阻器的伏安特性:線性電阻器是理想元件，在任何時刻它兩端的電壓與其電流的關系服從歐姆定律。如果把電阻元件的電壓取作縱坐標，電流取橫坐標，畫出電壓～電流的關系曲線，它是一條在u—i平面上的一條通過原點的直線，這條曲線稱為該元件的伏安特性，如圖5.1.1的所示。在一定的條件下，像金屬膜電阻器、繞線電阻器等的伏安特性近似為一直線。

      非線性電阻器元件的伏安特性不是一條通過原點的直線，它在u—i平面上的特性曲線各不相同，下圖所示的是鎢絲電阻燈泡5.1.1(b)、穩壓管5.1.1(c)、普通二極管5.1.1(d)的特性曲線。另外，如光敏電阻、氣敏電阻、濕敏電阻、壓敏電阻等也是非線性電阻器。由于它們的特性各異，被廣泛應用在工程檢測、電路保護和控制電路中。

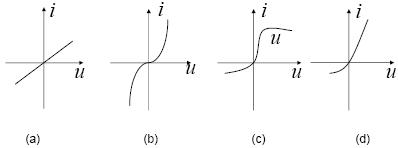

      圖5.1.1 電阻器元件的伏安特性
