了解數字頻率計測頻率與測周期的基本原理；熟練掌握數字頻率計的設計與調試方法及減小測量誤差的方法。
[重點與難點]
重點：數字頻率計的組成框圖和波形圖。
難點：時基電路和邏輯控制電路。
[理論內容]
一、數字頻率計測頻率的基本原理
所謂頻率，就是周期性信號在單位時間(1s)內變化的次數。若在一定時間間隔T內測得這個周期性信號的重復變化次數為N，則其頻率可表示為
f=N/T (1)
二、數字頻率計的主要技術指標
1、頻率準確度
2、頻率測量范圍
在輸入電壓符合規定要求值時，能夠正常進行測量的頻率區間稱為頻率測量范圍。頻率測量范圍主要由放大整形電路的頻率響應決定。
3、數字顯示位數
頻率計的數字顯示位數決定了頻率計的分辨率。位數越多，分辨率越高。
4、測量時間
頻率計完成一次測量所需要的時間，包括準備、計數、鎖存和復位時間。
三、數字頻率計的電路設計與調試
1.基本電路設計

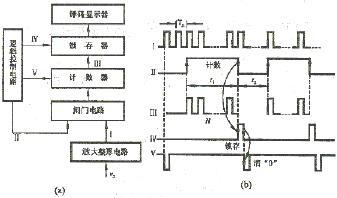

數字頻率計的基本框圖如圖2所示，各部分作用如下。
① 放大整形電路
放大整形電路由晶體管3DG100與74LS00等組成。其中3DGl00組成放大器將輸入頻率為的周期信號如正弦波、三角波等進行放大。與非門74LS00構成施密特觸發器，它對放大器的輸出信號進行整形，使之成為矩形脈沖。
