本次課程設計我設計的是電容反饋三點式振蕩器，而電容反饋三點式振蕩器是自激振蕩器的一種，因此更好進行設計了。振蕩器是不需要外加信號激勵，自身將直流電能轉換為交流電的裝置。凡是可以完成這一目的的裝置都可以作為振蕩器。

　　由我們所學過的知識知道，構成一個振蕩器必須具備下列一些最基本的條件：

　?。?）任何一個振蕩回路，包含兩個或兩個以上儲能元件。在這兩個儲能元件中，當一個釋放能量時，另一個就接收能量。接收和釋放能量可以往返進行，其頻率決定于元件的數值。

　　（2）電路中必須要有一個能量來源，可以補充由振蕩回路電阻所產生的損耗。在電容三點式振蕩器中，這些能量來源就是直流電源。

　?。?）必須要有一個控制設備，可以使電源在對應時刻補充電路的能量損失，以維持等幅震蕩。這是由有源器件（電子管，晶體管或集成管）和正反饋電路完成的。

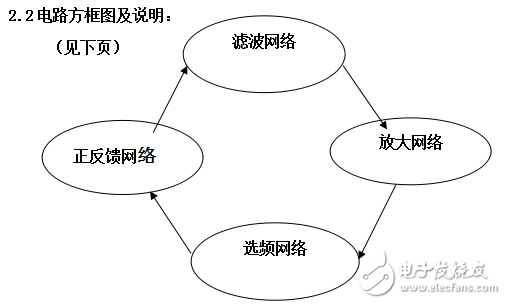

　　濾波網絡：濾除電源中的交流成分是外加電源中只含有直流成分，因?yàn)檎袷幤魉蟮募釉陔娐飞系碾娔苁侵绷麟娔?，而?shí)際電源很難達到純粹的直流，所以需要加這樣一個電路將其中可能的交流成分濾除。

　　放大網絡：放大網絡就是通過加在基極的直流電壓來控制集電極的電壓輸出。放大網絡對于靠近諧振頻率的信號，有較大的增益，對于遠離諧振頻率的信號，增益迅速下降。

　　選頻網絡：由電感及電容組成的選頻網絡分為兩類，一類是串聯諧振回路，另一類是并聯諧振回路，回路諧振時，電感線圈中的磁能與電能中的磁能周期性的轉換著。電抗元件不消耗外交電動勢能量。外加電動勢只提供回路電阻所消耗的能量，以維持回路中的等幅振蕩。所以在串聯諧振時，回路中電流達到最大值，并聯諧振中，負載電壓達到最大值。
