模擬前端開發
在模擬 ASIC 中，泰克公司的核心技術投入領域之一是設計前端 ASIC，例如前端放大器和限壓電路。開發的模擬前端要能夠滿足廣泛的測量應用，從大型物理實驗中的精確科學測量到高吞吐量生產測試環境、甚至到寬帶的軍事和航空航天應用（如雷達）等，因此設計時必須考慮諸多要求：
a. 前端需要濾除信號中的高頻成分，以防混疊到真正的信號中。雖然這些混疊的信號可以在頻域中識別出來，但卻無法從時間域的信號中區分出來。最高帶寬的示波器和數字化儀都是用濾波器來在指定的頻帶上快速衰減，以防止混疊。能夠快速到達指定帶寬的過濾器，其階躍響應中應具有振鈴振蕩（見下文 C 項）。設計一個高性能的前端需要在諸多因素間進行權衡。

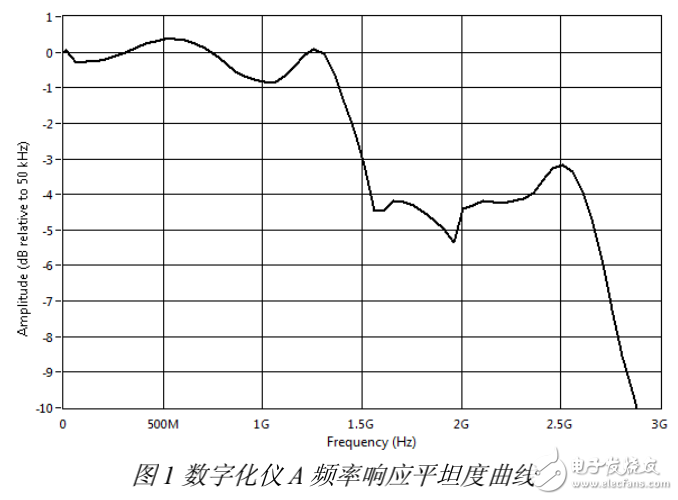

b．從 DC 到最大帶寬范圍的頻率響應須盡可能平整。平直的頻率響應用來防止人為的加強或衰減某些頻率上的信號成分。
c．階躍響應應具有最小的過沖和振鈴振蕩。
d．噪聲本底應盡可能低。這對于經常需要盡可能大的動態范圍來識別小信號的頻域用戶來說很重要，同時對關注垂直分辨率的時域用戶也很重要。理論上，最低層的噪聲本底來自于熱運動的噪聲，它需要在整個頻率范圍內擁有恒定的功率譜密度，并且與溫度有關。在 25 攝氏度時，熱噪聲功率譜密度為-173.9 dBm/Hz。平均噪聲密度代表了特定頻帶內的噪聲功率。
