基于PLC控制的遠洋船舶機艙監測系統，紫金橋組態軟件為船舶機艙控制系統構建了一套監控系統。

　　遠洋船舶設備由主機系統、凈油機系統、油柜系統、空壓機系統、舵機系統、鍋爐系統、廢油焚化爐、發電機組、應急發電機系統以及泵等設備子系統組成，每一個設備都是24小時不間斷運行，例如主機，主機系統是船舶的心臟，必須保證主機在航行期間可靠、穩定運行。在此期間，監測系統要求時刻監測主機系統的轉速、冷卻水溫度、燃油進出口溫度、滑油進出口溫度以及主機排氣溫度等，這些參數涉及到4-20mA、600℃以上的溫度信號和600℃以下的溫度信號，信號種類繁多，增加了系統的復雜度。

　　該套監視系統包括對一臺14缸的主機、三臺發電機、一臺鍋爐、一套焚燒爐、兩套空壓機和一套舵機的主要工況參數顯示和參數檢測報警、及其它設備的運行狀態指示。系統共檢測118個模擬量，128個開關量。為此采用了S7-200CN PLC 226作為系統總控制器，并擴展7個16I/O的EM223 CN數字量模塊，模擬量采集模塊采用研華ADAM與PLC通過485總線通訊，監測上位機軟件采用紫金橋組態軟件RealinfoV-6.5，通過PPI方式組成一個網絡，實現對船舶機艙設備的實時監測。

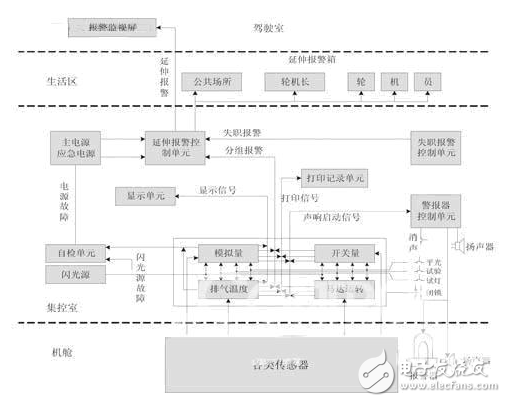

　　本系統在監視與報警工作時，所有開關量模塊都通過西門子S7-200CN PLC擴展模塊EM223 CN采集輸入，三類模擬量4-20mA、600℃以上的溫度信號和600℃以下的溫度信號通過ADAM采集輸入，在通過485總線送入西門子S7-200CN PLC，在PLC中集中處理，然后送到上位機和其他設備，如指示燈，揚聲器等。 此外，外部按鈕可以發出指令通過西門子S7-200CN PLC發出控制命令，啟動、停止各類泵等相應的設備。
