能源計量系統的本質也是一種SCADA系統，即數據的遠程采集監視和控制系統?？傮w上實現數據采集和計量，分析故障和記錄數據。

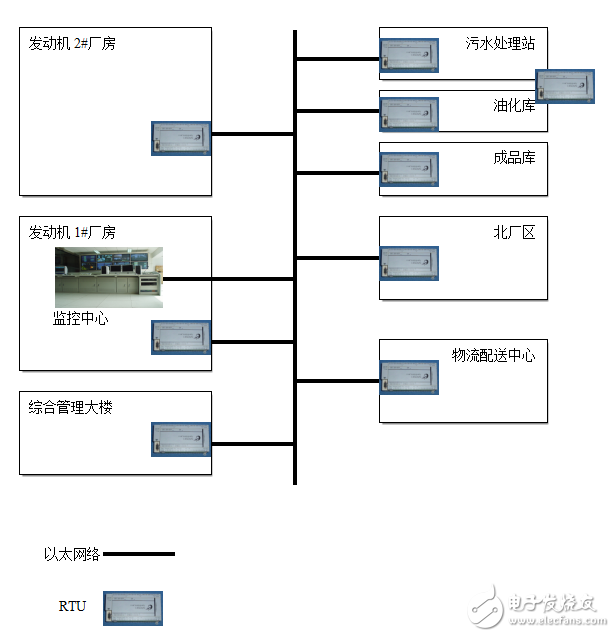

　　從結構上分為三個部分組成：監控中心部分、通訊網絡部分、監控終端部分。

　　監控中心由一系列計算機、服務器、工業以太網交換機等硬件系統和操作系統、應用軟件等軟件系統組成，將所有從監控終端的數據進行收集、顯示并送入后臺數據庫進行分析和加工。硬件采用工業控制計算機，并配上數據庫服務器，通過工業以太網交換機組成的局域網絡進行數據的傳送。軟件平臺采用最新的組態軟件技術和數據分析技術，采用標準的數據接口，基于B/S模式，可以通過網絡進行瀏覽和數據的轉發。監測中心軟件為用戶提供一個可視化的監測界面，讓用戶直觀、方便、快捷地了解水、電、氣各方面設備或線路的運行狀態，并根據數據分析的結果進行數據的管理，即報表處理和打印、報警和記錄、曲線繪制等。

　　通訊方式根據現場實際情況，因地制宜地選用各種通信方式，盡可能的利用現有的通訊平臺。工業園已具備局域網絡，在離局域網接入點較近范圍內，采用工業以太網，距離稍遠的地方采用MODBUS 485總線，通過轉換，變成以太網再接入。采用這兩種方式時，需要根據施工的復雜度、維護的方便性、成本等多種因素，選擇最優配置。

　　采集終端采用工業級的微型RTU STC-1或STC-511。兩種RTU工作溫度范圍寬，具有較高的EMC指標（3級或4級），可靠性高、價格適中、安裝方便等的優點，非常適合分布式、網絡化的數據采集和監控。

　　STC-511還具有10M工業以太網接口，能方便的接入局域網組成的測控網絡，同時可以作為轉換裝置，將STC-1這類485總線接口的設備接入測控網絡。
