本文介紹了高壓變頻器在火力發電廠循環水泵上的應用，分析改造之后的控制策略以及對變頻改造效果做了描述。

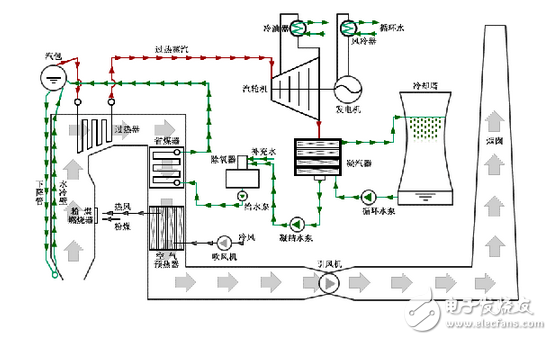

在循環水管網上裝設壓力變送器，將循環水管網的壓力轉化為4—20mA的信號送^變頻器，變頻器將這個信號與設置的壓力給定值比較后自動調整變頻器的輸出轉速，從而實現恒壓供水的自動閉環控制。通過變頻器控制轉速，避免了閥門控制下因壓頭的升高和管阻增大所帶來的能量損失。在流量減小時，轉速控制使壓頭反而大幅度降低，所以它只需要—個比閥門控制小得多的、得以充分利用的功率。根據泵的揚程特性曲線H—Q，隨著轉速的降低，泵的高效率區段將向左方移動。這說明，轉速控制方式在低速小流量時，仍可使機泵高效率運行。此系統在啟動時逐漸提升電機速度，減少啟動時的沖擊，又能在正常運轉過程中根據裝設于循環水管網上的壓力和流量調節控制電機轉速，使循環水的壓力和流量始終滿足生產現場的需求，既節約了人力又降低了電耗。變頻裝置的主要技術參數如下表：在保證供應壓力的同時減少循環水浪費、節約電耗即改造的要求?，F(xiàn)場工藝如圖1所示。
