本附錄中介紹的是juan luis villanueva設計的英文版S7-200 PLC 仿真軟件（V2.0），原版為西班牙語。關于本軟件的詳細介紹，可以參考http://personales.ya.com/canalPLC。

該仿真軟件可以仿真大量的S7-200指令（支持常用的位觸點指令、定時器指令、計數器指令、比較指令、邏輯運算指令和大部分的數學運算指令等，但部分指令如順序控制指令、循環指令、高速計數器指令和通訊指令等尚無法支持，仿真軟件支持的仿真指令可參考http://personales.ya.com/canalPLC/interest.htm）。仿真程序提供了數字信號輸入開關、兩個模擬電位器和LED輸出顯示，仿真程序同時還支持對TD-200文本顯示器的仿真，在實驗條件尚不具備的情況下，完全可以作為學習S7-200的一個輔助工具。

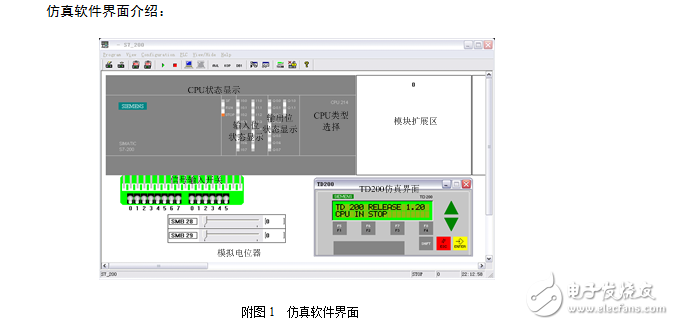

仿真軟件的界面如附圖1所示，和所有基于Windows的軟件一樣，仿真軟件最上方是菜單，仿真軟件的所有功能都有對應的菜單命令；在工件欄中列出了部分常用的命令（如PLC程序加載，啟動程序，停止程序、AWL、KOP、DB1和狀態觀察窗口等）。

常用菜單命令介紹

l Program|Load Program：加載仿真程序。（仿真程序梯形圖必須為awl文件，數據塊必須為dbl或txt文件）

l Program|Paste Program（OB1）：粘貼梯形圖程序

l Program|Paste Program（DB1）：粘貼數據塊

l View|Program AWL：查看仿真程序（語句表形式）

l View|Program KOP：查看仿真程序（梯形圖形式）

l View|Data（DB1）：查看數據塊

l View|State Table：啟用狀態觀察窗口

l View|TD200：啟用TD200仿真

l Configuration|CPU Type：設置CPU類型

l 輸入位狀態顯示：對應的輸入端子為1時，相應的LED變?yōu)榫G色

l 輸出位狀態顯示：對應的輸出端子為1時，相應的LED變?yōu)榫G色

l CPU類型選擇：點擊該區域可以選擇仿真所用的CPU類型

l 模塊擴展區：在空白區域點擊，可以加載數字和模擬I/O模塊

l 信號輸入開關：用于提供仿真需要的外部數字量輸入信號

l 模擬電位器：用于提供0～255連續變化的數字信號

TD200仿真界面：仿真TD200文本顯示器（該版本TD200只具有文本顯示功能，不支持數據編輯功能）
