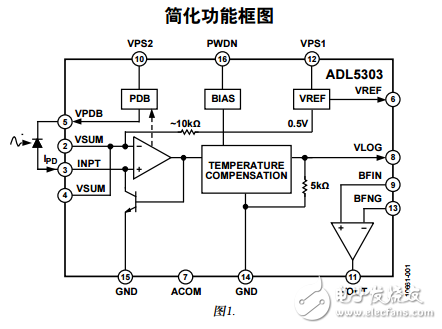

ADL5303是一款單芯片對數檢波器，針對光纖系統中的低頻信號功率測量進行了優化，并提供多樣、易用的極寬動態范圍。利用專有設計和精密激光調整，該器件還可實現寬測量范圍和高精度特性。它采用VPS 5 V正電源供電。使用低電源電壓時，可以更改對數斜率，以適應可用范圍。低靜態電流和芯片禁用特性則有利于電池供電應用。輸入電流IPD流經比例優化NPN晶體管的集電極，于低失調 JFET放大器附近連入反饋路徑。電流求和輸入節點可在獨立于電流的恒定電壓下工作，默認電壓值為0.5V，并且可在寬范圍內對該電壓進行調節。提供自適應偏置方案，能夠在極低的光輸入水平下降低光電二極管的暗電流。 IPD=100 pA時，VPDB引腳對光電二極管施加約0.1 V的反向偏置電壓；當IPD = 10 mA時，反向偏置線性上升到2.0 V， ADI中文版數據手冊是英文版數據手冊的譯文，敬請諒解翻譯中可能存在的語言組織或翻譯錯誤，ADI不對翻譯中存在的差異或由此產生的錯誤負責。如需確認任何詞語的準確性，請參考ADI提供的最新英文版數據手冊。以便改善高功率水平下的響應時間。VSUM保護引腳位于 INPT輸入引腳的側面，在求和節點處跟蹤電壓變化。將器件的裸露焊盤連接至VSUM引腳可提供一個持續的保護，最大程度減少進入INPT引腳的漏電流。 VLOG輸出端對數斜率的默認值可通過內部5 kΩ電阻設置。外部分流電阻可降低對數斜率；緩沖器和一對外部反饋電阻可升高對數斜率。VLOG引腳端的額外電容可用作簡易的低通濾波器。中間電壓VLOG通過輸出級緩沖，其擺幅可以達到接地和正電源VPS的大約100 mV以內，并提供±20 mA的峰值電流驅動能力。同時提供板載2 V基準電壓源，以便對截點進行重新定位?？鐚?dǎo)線性對數放大器的增量帶寬由于輸入電流變小而降低。I PD=1 nA時，ADL5303的帶寬約為2kHz，它隨著IPD增大而提高，最大值為10 MHz。
