有關電機的介紹
步進電動機是一種將電脈沖信號轉換成相應角位移或線位移的電動機，它的運行需要專門的驅動電源，驅動電源的輸出受外部的脈沖信號控制。每一個脈沖信號可使步進電機旋轉一個固定的角度，這個角度稱為步距角。脈沖的數量決定了旋轉的總角度，脈沖的頻率決定了電動機旋轉的速度，改變繞組的通電順序可以改變電機旋轉的方向。在數字控制系統中，它既可以用作驅動電動機，也可以用作伺服電動機。它在工業過程控制中得到廣泛的應用，尤其在智能儀表和需要精確定位的場合應用更為廣泛。

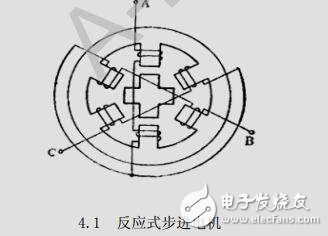

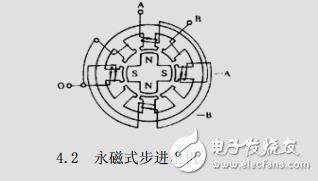

步進電機分三種：永磁式（PM） ，反應式（VR）和混合式（HB）永磁式步進一般為兩相，轉矩和體積較小，步進角一般為7.5 度 或15 度；反應式步進一般為三相，可實現大轉矩輸出，步進角一般為1.5 度，但噪聲和振動都很大。在歐美等發達國家80 年代已被淘汰；混合式步進是指混合了永磁式和反應式的優點。它又分為兩相和五相：兩相步進角一般為1.8 度而五相步進角一般為 0.72 度。這種步進電機的應用最為廣泛。
