OLED 作為新一代顯示技術，廣泛用于各種儀器儀表的顯示終端，實時顯示字符、漢字、曲線等信息。文中介紹一種點陣式 OLED 模塊 VGS12864E 的結構特征、指令系統；給出它與 Cygnal C8051F020 單片機的間接訪問接口電路設計，以及顯示模塊的硬件驅動和顯示 16×8 點陣西文字符的 Keil C51 程序代碼，并對相關代碼進行注釋。由于此款顯示模塊的指令系統與液晶顯示驅動控制器 HD61202 兼容，故程序代碼也可作為指令系統與它兼容的液晶顯示編程的參考。

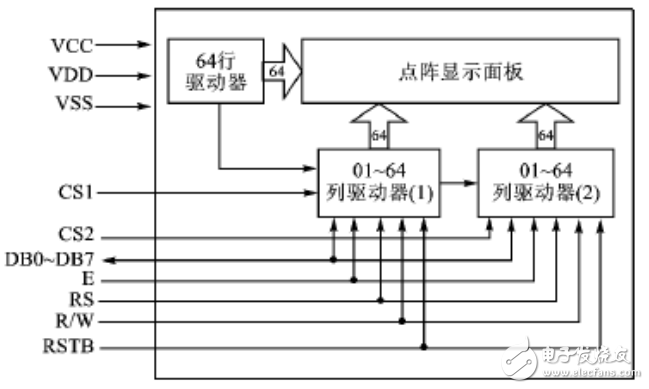

VGS12864E 顯示模塊顯示屏為 128 列、64 行，使用 1 片有 64 行輸出的行驅動器和 2 片列驅動控制器，其中每片列驅動器有 64 路輸出。行驅動器與 MCU 沒有關系，只要提供電源就能產生驅動信號和同步信號，模塊的外部信號僅與列驅動器有關。列驅動器內置 64×64 位顯示存儲器，RAM 被分為 8 頁，每頁 8 行;顯示屏上各像素點顯示狀態與顯示存儲器各位數據一一對應，顯示存儲器的數據直接作為圖形顯示的驅動信號，為“1”顯示，為“0”不顯示。圖 1 為模塊的邏輯電路接口框圖。
