基于51單片機控制的射頻識別系統的設計與實現
資料介紹
該系統基于51單片機控制,以無線通信為基礎,搭建一個簡單的射頻識別系統。該系統有如下優點:①識別時,無需接觸;②識別時間短;③錯誤識別的概率相對較??;④有良好的擴展性。這種系統進行功能擴展后可用于停車場、交通道路管理、智能物業管理等多種場合。

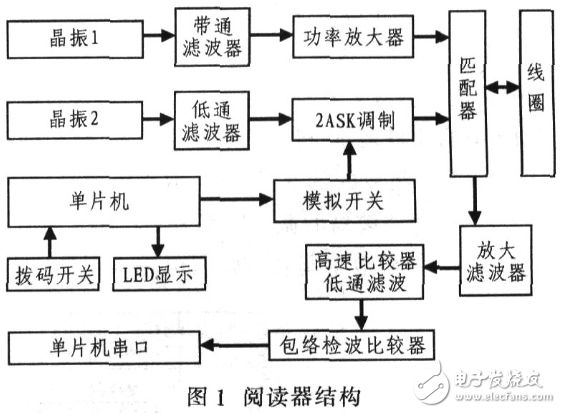

系統設計主要分閱讀器、應答器、線圈3部分。閱讀器采用晶振1和晶振2,分別提供應答器的功率驅動信號和數字調制信號。晶振1產生的振蕩信 號經過帶通濾波器處理后,進行功率級放大,并通過匹配網絡進行阻抗變換,以最大效率從線圈發射出去,為應答器提供所需的工作能量。晶振2產生的信號經過低 通濾波器濾除高頻雜波后,送往開關電路;手動設置的信息,南單片機轉換為相應的控制信號,控制開關的通斷,從而形成2ASK調制信號,與應答器進行通信。 此外,閱讀器還需將線圈上接收到的應答信號濾波放大并檢波,最終獲取有效信息,并由串口讀取。圖1給出閱讀器結構。
晶振產生振蕩信號后,經低通濾波器去除高頻雜波,送往開關電路,作為2ASK的載波信號。控制開關電路通斷的信號由操作者通過撥碼開關手動 設置,并由單片機讀取后產生相應的控制信號。同時,應答器通過線圈接收功率驅動信號,待整流濾波后,得到直流電平,然后作DC-DC變換,以獲取最終所需 的直流電平,供整個應答器部分工作。圖2給出了應答器結構。
