液晶顯示器顯示原理
本模塊采用的液晶顯示器是河南友利華高科技有限公司生產的 YD2502 彩色液晶VRAM 型顯示器。它的點陣數是 320 ×240 ，VRAM 容量是 64 k ×8 位，由于屏幕上的任何一點都是由 R（紅） 、G（綠） 、B（藍） 3 種顏色組成，且灰度不可調節，因此顯示顏色為 8 色?；驹砜驁D如圖 1 所示。DC/ DC 轉換器產生液晶所用各種驅動電壓，DC/ AC逆變器則用來點亮冷陰極背光燈， 顯示驅動邏輯電路采用了優化邏輯電路，利用分時技術讓顯示與寫入數據同時進行，實現了畫面的高速更新，且互不干擾。其顯示原理是：在顯示器內部含有一個顯示緩沖區與屏幕顯示一一對應，使用時只需向緩沖區里寫入相應的數據，屏幕上即可顯示出對應的彩色圖形或文字，也就是說該顯示器可作為單片機系統的一個外部存儲器就可以實現彩色信息的顯示。

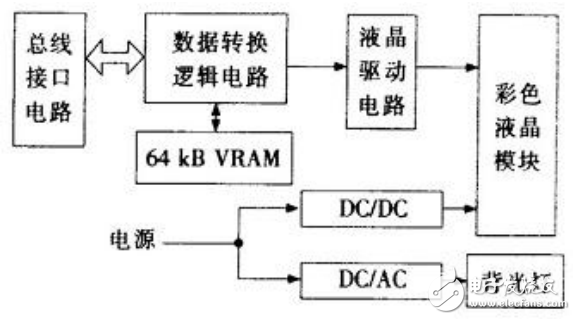

圖1 YD2502 原理框圖
