      實時時鐘

      2017-11-27 | rar | 139KB | 次下載 | 免費

      資料介紹

      　　該實時時鐘采用時鐘芯片DS1302進行制作，DS1302是DALLAS公司推出的涓流充電時鐘芯片，內含一個實時時鐘/日歷和31字節靜態RAM。電路整體上由AT89C51CPU控制模塊、LCD顯示模塊、DS1302時鐘采集模塊三大模塊組成，以AT89C51為核心電路，控制LCD顯示。

      　　功能：實時顯示年、月、日、時、分、秒。

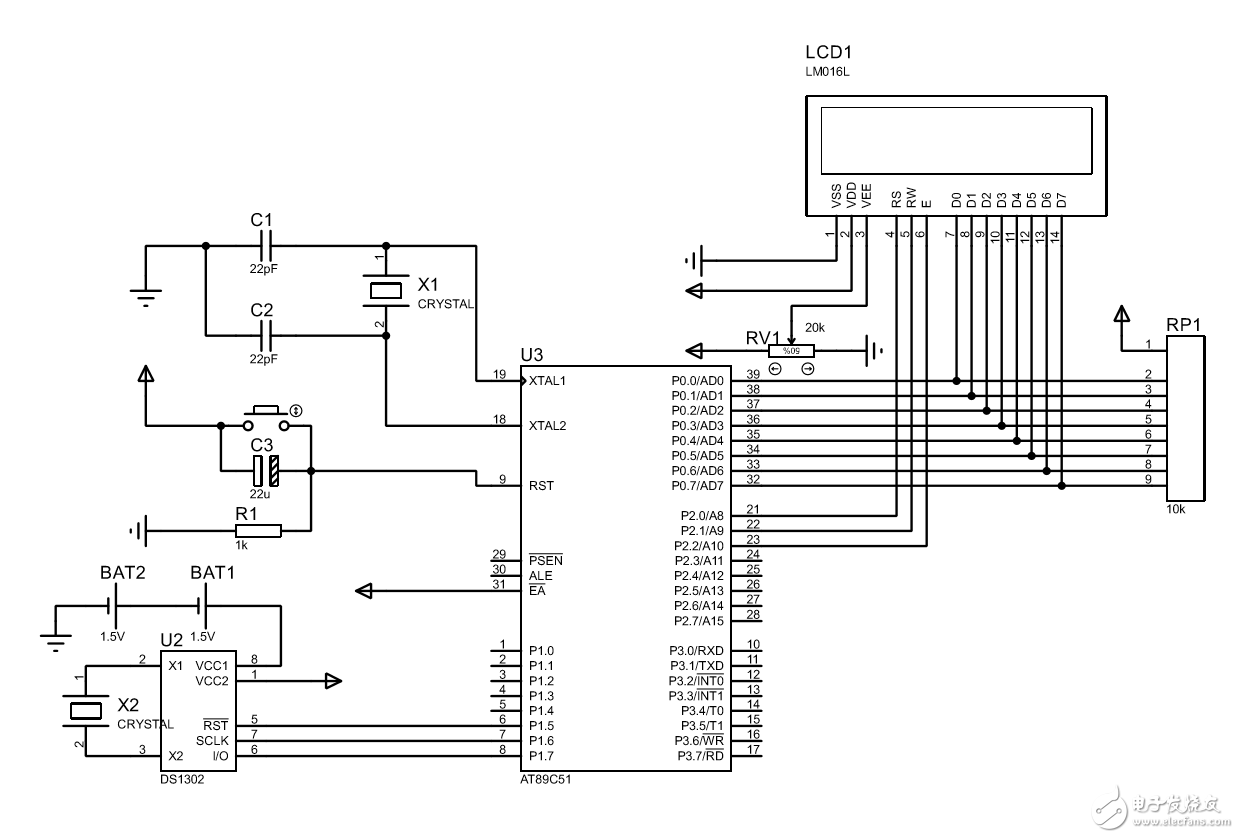

      　　電路圖：

      　　實時時鐘

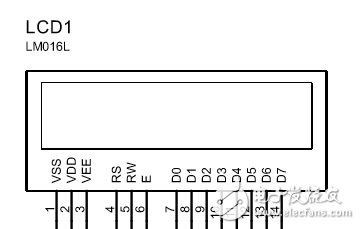

      　　部分元件、子電路圖分析：

      　　實時時鐘

      　　液晶顯示器是一種功耗極低的被動式顯示器件，廣腳介紹：D0-D7數據傳送引腳，VSS為接地線，VDD為電源線，VEE為L(zhǎng)CD驅動電壓調節，由此可以調節顯示亮度。RS為寄存器選擇信號，高電平選擇數據寄存器，低電平選擇指令寄存器。RW為讀寫控制信號，高電平讀，低電平寫。EN使能信號，讀狀態下高電平有效，寫狀態下下降沿有效。RS連接P2^4寄存器選擇信號；RW連接P2^3讀寫控制信號線；EN連接P2^2使能信號線。
