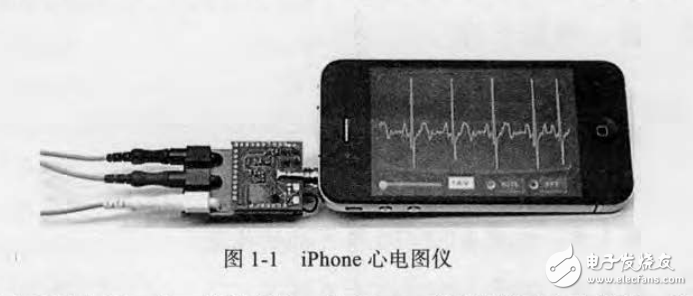

iPhone 變成一臺心電圖今天，每個人都有 部手機，這部手機可能是 iPhone ，也可能是 Android 手機，還有可能是 Window$ 手機 無論是哪一種智能手機，其實都是一款功能強大的開發平臺，吸引了眾多的軟件應用開發者 面對這樣一個平臺，我們是否可以換個思路，不局限于設計各種軟件應用，而是再添加 些硬件外設，做出更大膽的功能拓展 答案是肯定的！ 1-1 展示 iPhone 心電圖儀，只增加少量的硬件外設就把一部 Phone 變成了一臺心電圖儀

　　下面我們來看看如何一步一步實現將一部 iPhone 變成便攜式心電圖儀 首先要考慮的問題是，增加的硬件外設如何與 hone 相連 iPhone 提供給外界的接口是它獨特的數據接口以及耳機接口，其他的手機一般可以提供 US 接口和耳機接口 因此，實際上在手機上最通用的接口是耳機接口，而不是各種數據接口讓我們看看手機上的耳機接口的定義，看看它能否完成硬件外設與手機通信的功能耳機接口有 個信號線，分別是左聲道、右聲道、接地和麥克風，如圖 1-2 所示。接口中各信號的方向是固定的，左聲道和右聲道用于驅動耳機，所以對于手機就是輸出;麥克風是采集語音信號的，所以對于手機其方向?yàn)檩斂傮w上講，手機耳機孔接口提供了兩個輸出通道和 個輸入通道，可以滿足手機和硬件外設的雙向通信的要求
