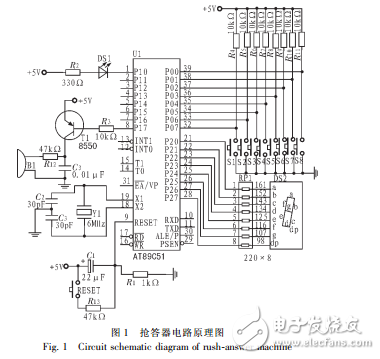

搶答器又稱第一信號鑒別器，廣泛地應用于知識競賽和文 娛活 動 等 場合［1］，通 過 搶答 器，選 手做 搶 答 題時，搶 到 題 的選手來回答問題。 傳統的搶答器普遍使用基本的數字電路或者接觸器或者 PLC 作為控制 核 心 部件， 有 很 多諸 如 可 靠性差、體積大、價格昂貴、操作不方便等缺點。筆者所研究的是以 AT89C51 單片機為主要的控制核心部件，完成 8 位選手（或者 8 個代表隊）智能型搶答器設計。 該系統具有快速識別選手的按鍵操作信息、記憶并顯示成功搶答選手的編號、屏蔽其他沒有成功搶答選手的按鍵操作等特點。 1 智能搶答器硬件控制電路智能搶答器的硬件控制電路如圖 1 所示，包括按鍵搶答輸 入電 路、選 手搶 答 成 功的 聲 光 提示 電 路、搶答 成 功 選手 編號顯示電路、時鐘電路、復位電路等［2］。 圖 1 中搶答器輸入電路由 S1～S8 8 個獨立按鍵與 8 個 10 kΩ 上拉電阻共同組成。當 沒 有 搶 答 鍵 被 按 下 時 ，P0.0～P0.7 的 采 樣 均 為 高 電 平 ，當 S1～S8 中有一個鍵被按下時， 對應的 P0.0～P0.7 口線就會采樣到低電平信號，AT89C51 單片機將根據采樣到的低電平信號完成相應的后續處理工作。P0 口作為智能搶答器按鍵的采樣輸入口，所以在編程的過程中，要向 P0 口的每位口線先寫入“1”。 圖 1 中搶答器聲光提示電路由發光二極管、七段數碼管及蜂鳴器組成， 發光二極管 DS1 為選手搶答成功指示燈，當 P1.0 輸出為低電平時， 發光二極管 DS1 亮； 七段數碼管 DS2 為搶答成功選手的編號指示器（共陰型），用以顯示選手編號。 當 AT89C51 單片 機 通過 P2 口 輸 出共 陰 型 字形 碼 時， DS2 就可 以 將 選 手 的 編 號 顯 示 到 七 段 數 碼 管 上。 聲 音 提 示器由蜂鳴 器 B1 和 相應 的 放 大電 路 組 成，用 以 提 示選 手 搶 答成功信息。 當 P1.7 輸出低電平信號時，聲音提示電路工作，同時蜂鳴器就會發出聲音提示信息。圖 1 中搶答器時鐘電路采用 內 部 時鐘 方 式，由石 英 晶 體振 蕩 器 和電 容 組 成，石 英 晶體的振蕩頻率為 6 MHz。 圖 1 中搶答器復位電路采用按鍵手動方式，RESET 為復位按鍵，當 AT89C51 單片機的 RST 引腳采樣到兩個機器周期的高電平時，就會實現整個智能搶答器控制系統的復位操作。 RESET 鍵在完成整個控制系統復位操作的 同 時 還兼 做 上 一輪 搶 答 的結 束 功 能和 新 一 輪 搶 答 的 開始功能［
